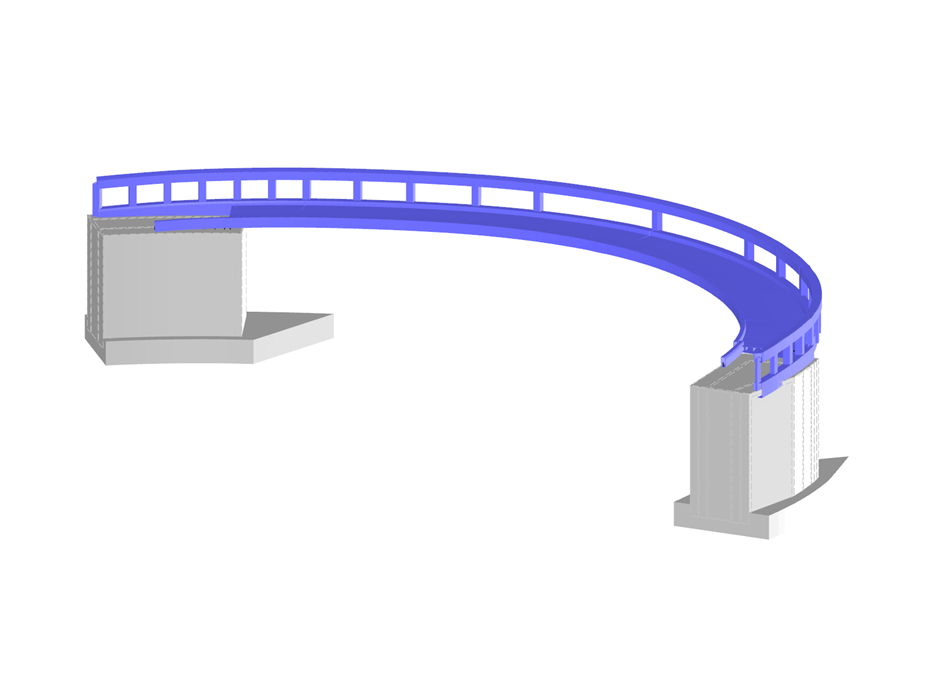

Пешеходный мост Фрайшютц, Германия
Расчёт конструкций и планирование строительства:
Verkehrs- und Ingenieurbau Consult GmbH
Пешеходный мост Фрайшютц, Германия
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 510 |
Количество линий | 384 |
Количество стержней | 157 |
Количество поверхностей | 44 |
Количество тел | 4 |
Количество загружений | 1 |
Общий вес | 758,146 t |
Размеры (метрические) | 35,124 x 27,338 x 7,846 m |
Размеры (имперские) | 115.24 x 89.69 x 25.74 feet |
Версия программы | 5.32.00 |
