Пешеходный мост Фрайшютц, Германия

Данные о модели

• Длина: ~ 35,0 м
• Ширина: ~ 27,5 м
• Высота: ~ 8,0 м
• Количество узлов: 510
• Количество стержней: 157
• Количество поверхностей: 44

Модель

3D Модель

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

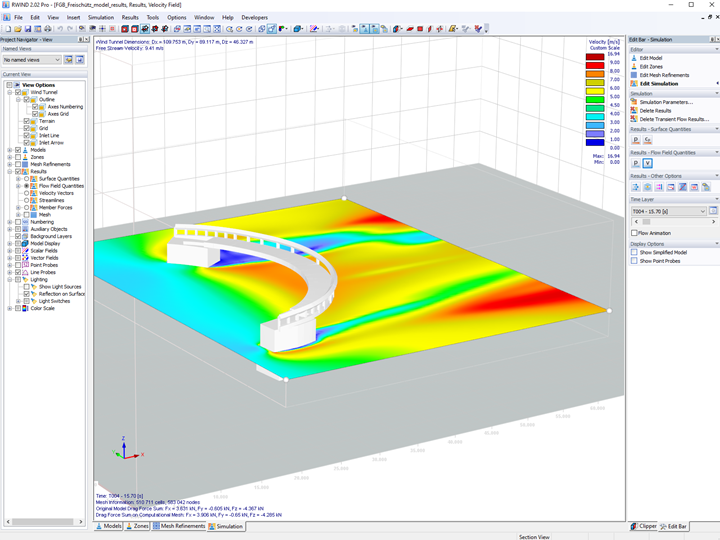

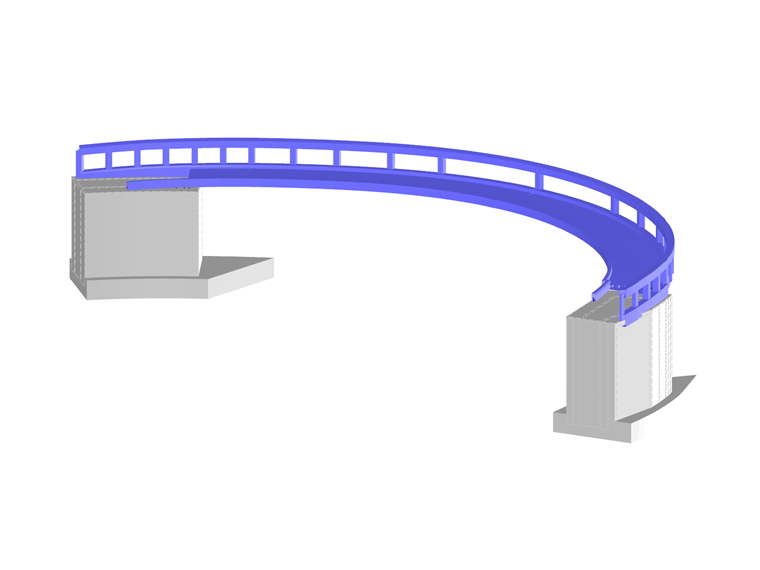

Модель | Пешеходный мост Фрайшютц

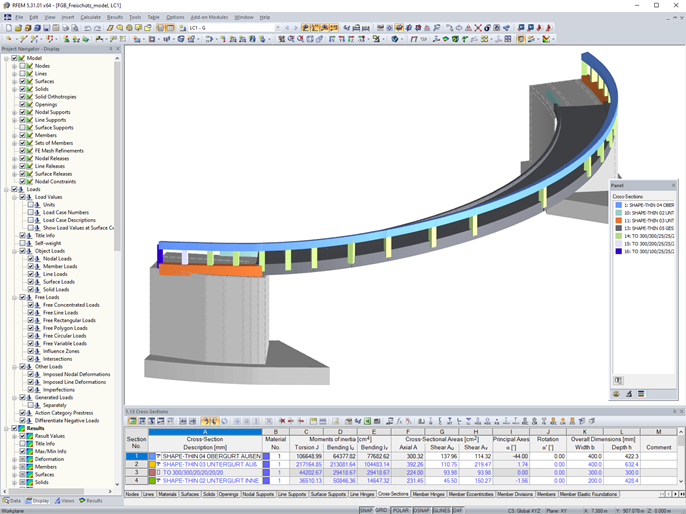

Заказчик Dlubal, компания Verkehrs- und Ingenieurbau Consult GmbH (VIC), отвечала за расчёт конструкций и планирование строительства моста. Для расчёта конструкций использовались программа МКЭ RFEM и программа определения характеристик сечений SHAPE‑THIN

Конструкция и расчёт

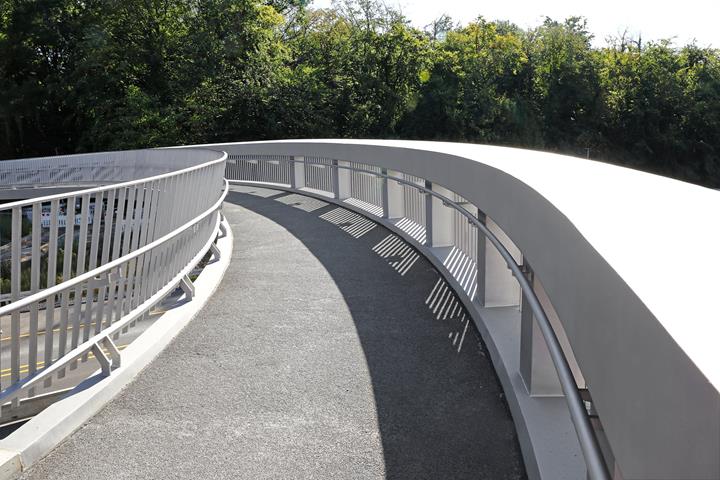

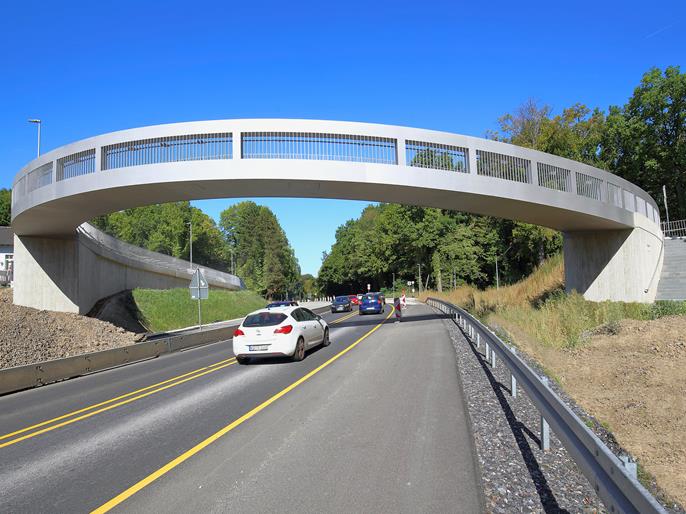

Пешеходно-велосипедный мост Фрайшютц представляет собой балку Виренделя, криволинейную в плане, которая является ригелем цельной рамной конструкции. Фирма VIC смоделировала в RFEM основную несущую конструкцию стального моста со стержнями, выполненными из пустотелых коробчатых профилей, и фундаментами из железобетонных элементов тел. Пролёт моста составляет около 34 м. В качестве транспортной нагрузки было необходимо приложить нагрузки от пешеходов и специальных транспортных средств.

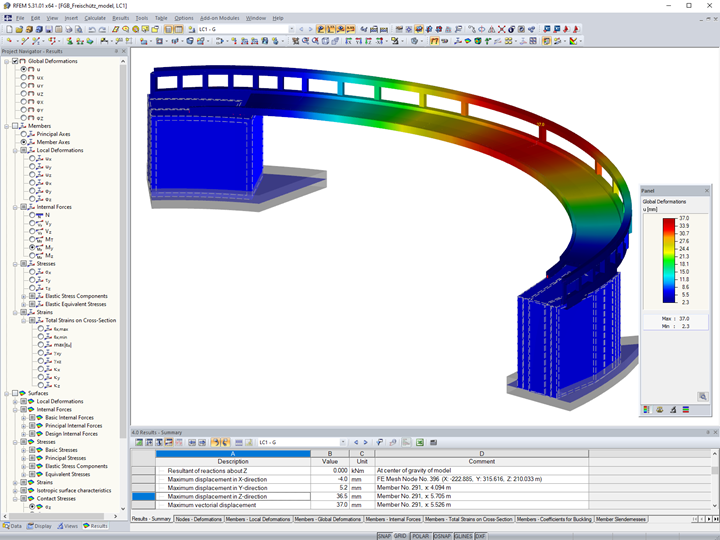

В дополнение к расчёту конструкций по RE-ING 2-5, класс сложности 3, был проанализирован вибрационный режим моста. Результат динамического анализа показал, что обычный пешеходный трафик может вызывать в конструкцию лишь незначительные колебания0, которые не влияют на её пригодность к эксплуатации.
