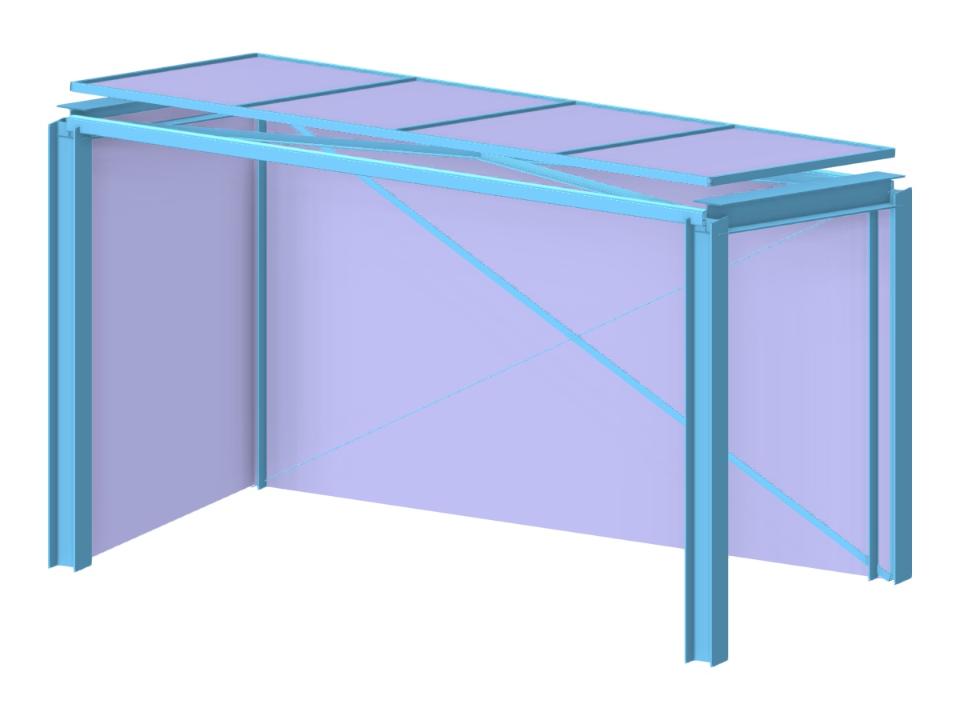

Автобусная остановка из стальных стержней будет использована для испытаний на ветровые нагрузки в программе RWIND.
Автобусная остановка
| Количество узлов | 24 |
| Количество линий | 43 |
| Количество стержней | 41 |
| Количество поверхностей | 3 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,984 t |
| Размеры | 4,000 x 2,698 x 2,030 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
