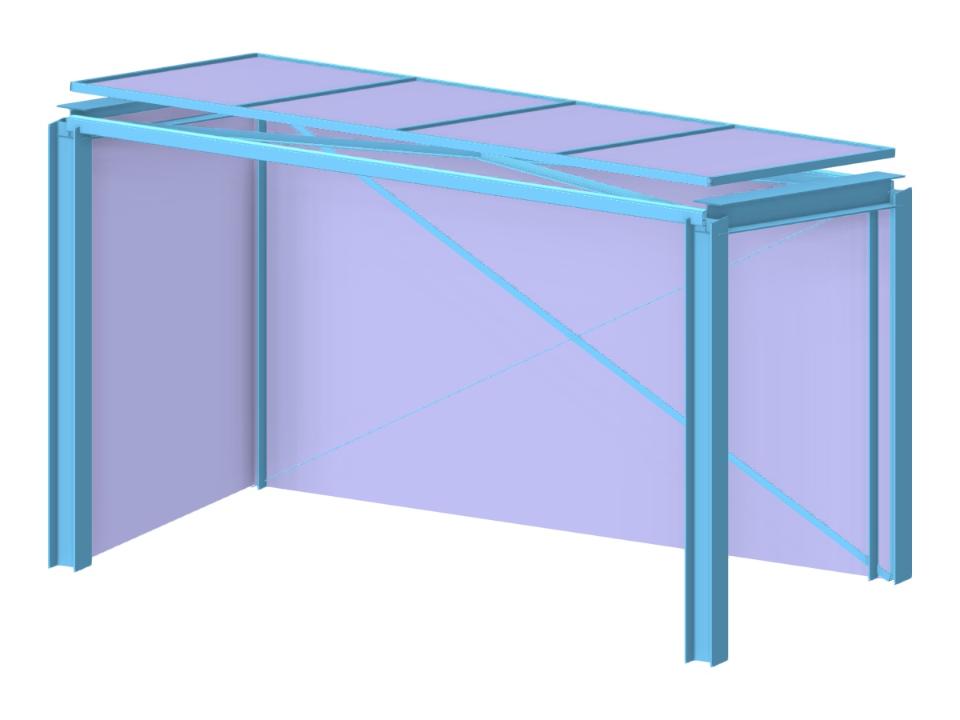

Fermata dell'autobus realizzata con aste in acciaio da utilizzare per le prove del vento in RWIND.
Fermata dell'autobus
| Numero di nodi | 24 |
| Numero di linee | 43 |
| Numero di aste | 41 |
| Numero di superfici | 3 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,984 t |
| Dimensioni | 4.000 x 2.698 x 2.030 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
