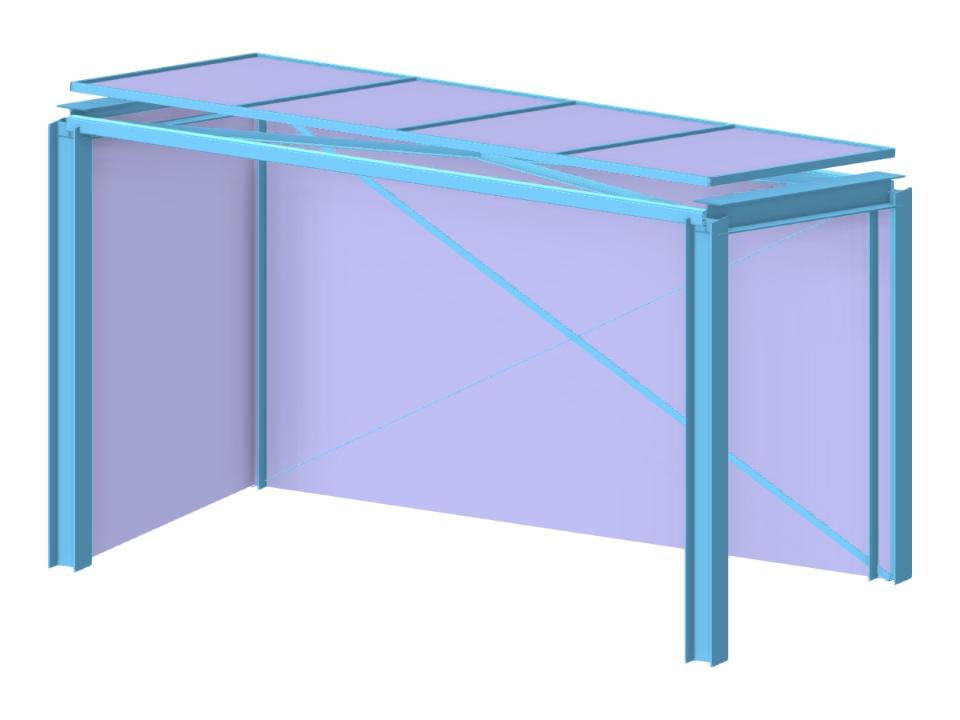

Paragem de autocarros feita de barras de aço para usar em testes de vento no RWIND.
Paragem de autocarro
| Número de nós | 24 |
| Número de linhas | 43 |
| Número de barras | 41 |
| Número de superfícies | 3 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,984 t |
| Dimensões | 4,000 x 2,698 x 2,030 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
