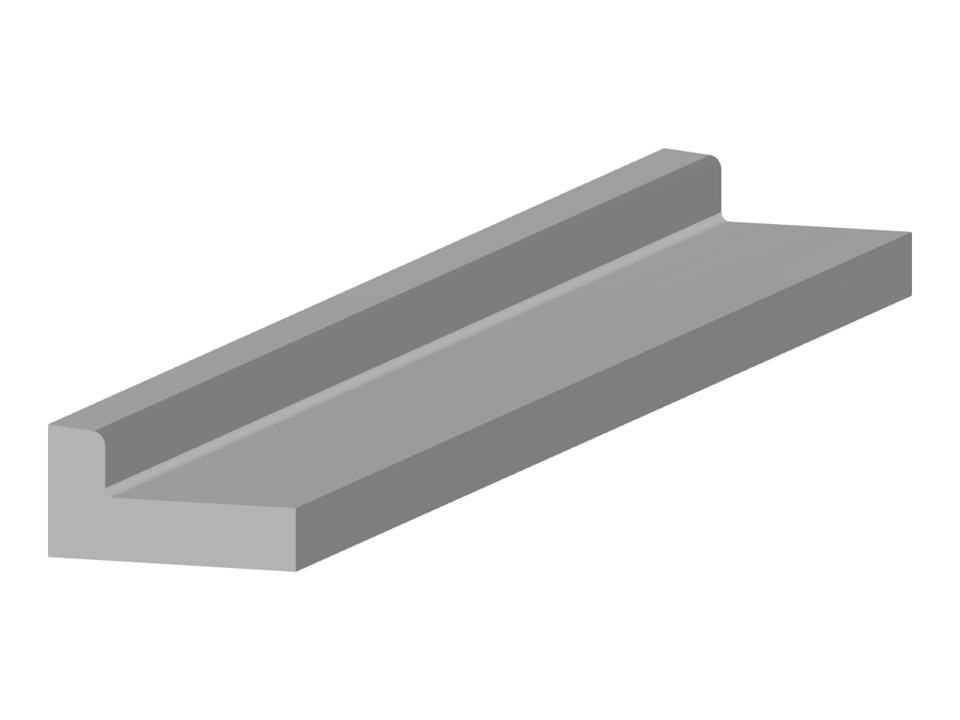

Параметризация геометрии сечения простого бетонного бордюра и желоба.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).
Бордюр с желобом
| Параметры блока можно редактировать динамически | |
| Количество узлов | 16 |
| Количество линий | 24 |
| Количество стержней | 0 |
| Количество поверхностей | 10 |
| Количество тел | 1 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,777 t |
| Размеры | 0,650 x 0,312 x 2,800 m |
