Instrukcja online programu RFEM | Powierzchnie
Parametryzacja geometrii przekroju prostego betonowego krawężnika i rynny.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).

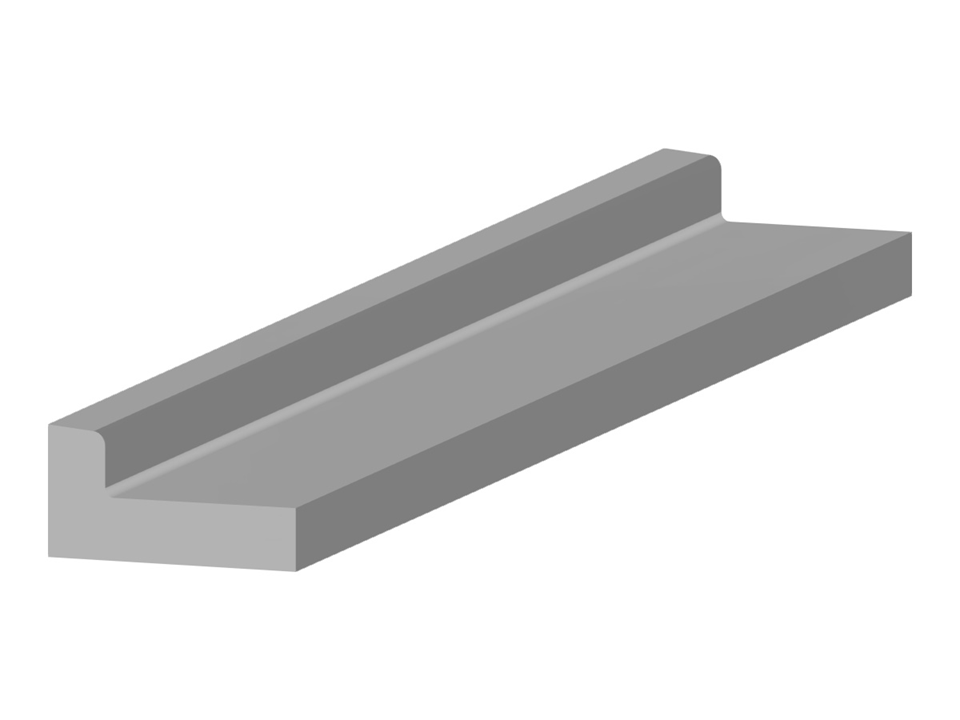

Krawężnik z ściekiem
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 16 |
| Liczba linii | 24 |
| Liczba prętów | 0 |
| Liczba powierzchni | 10 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,777 t |
| Wymiarowanie | 0,650 x 0,312 x 2,800 m |
