参数化简单混凝土路缘和边沟的几何形状。
模型由德儒巴技术团队创建。 在德儒巴网站上也可以下载该模型的参数化块。
要下载的文件包含一个参数化的块模型(文件类型*.rf6)。

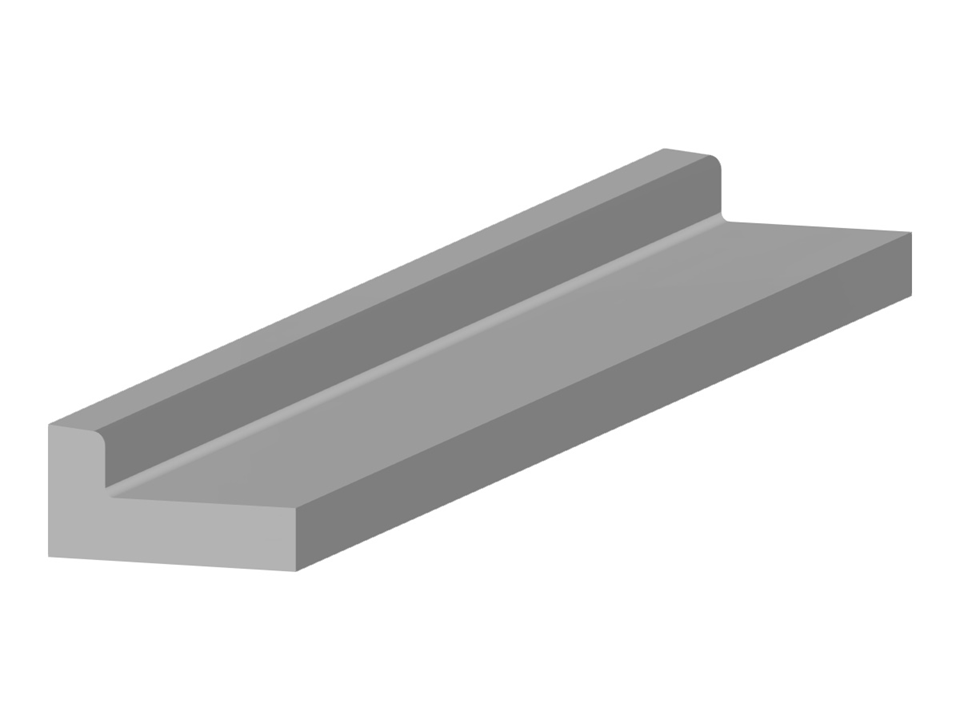

带边沟的路缘
块参数可动态编辑 | |
节点数目: | 16 |
线的数目 | 24 |
杆件数目: | 0 |
面的数目: | 10 |
实体数目 | 1 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,777 t |
翘曲区域尺寸 | 0.650 x 0.312 x 2.800 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
