Онлайн руководство программы RFEM (на английском) | 4.4 Поверхности

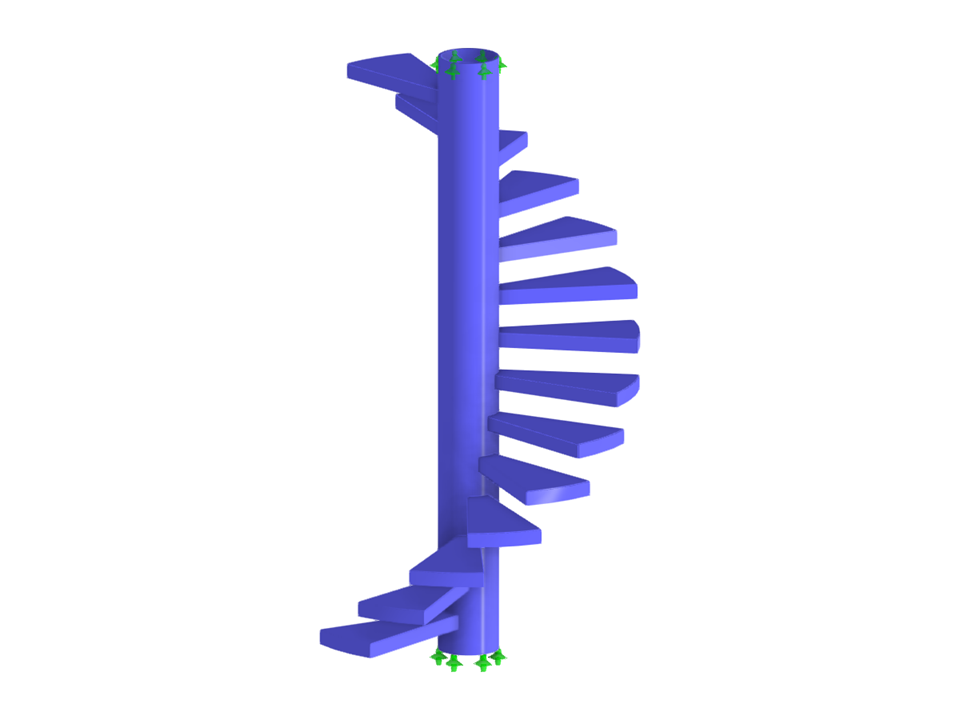

Параметризация геометрии винтовой стальной лестницы.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Винтовая лестница
| Параметры блока можно редактировать динамически | |
| Количество узлов | 128 |
| Количество линий | 157 |
| Количество стержней | 0 |
| Количество поверхностей | 57 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,347 t |
| Размеры | 1,450 x 2,600 x 1,450 m |
