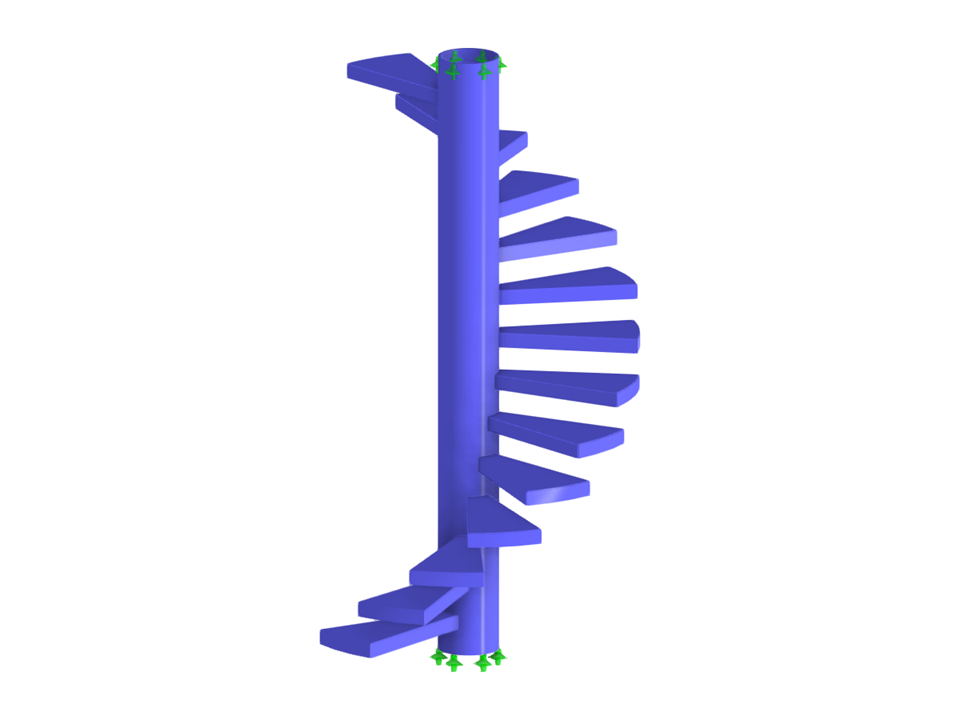

Parametrisierung der Geometrie einer Stahlwendeltreppe.
Modell erstellt vom technischen Team von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Seite von Dlubal Latam verfügbar.
Wendeltreppe
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 128 |
| Anzahl Linien | 157 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 57 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,347 t |
| Abmessungen | 1,450 x 2,600 x 1,450 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
