Parametrización de la geometría de una escalera de caracol de acero.
Modelo creado por el equipo técnico de Dlubal Latam. El modelo también está disponible como bloque parametrizado en el sitio web de Dlubal Latam.

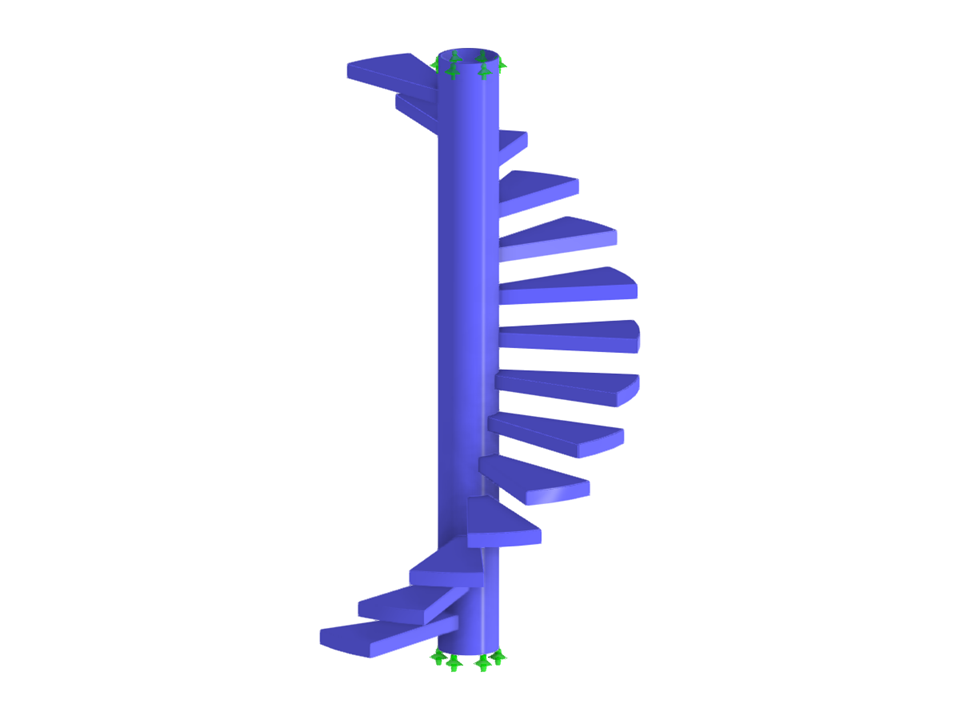

Escalera de caracol
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 128 |
| Número de líneas | 157 |
| Número de barras | 0 |
| Número de superficies | 57 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.347 t |
| Dimensiones | 1,450 x 2,600 x 1,450 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
