Онлайн руководство программы RFEM (на английском) | 4.4 Поверхности

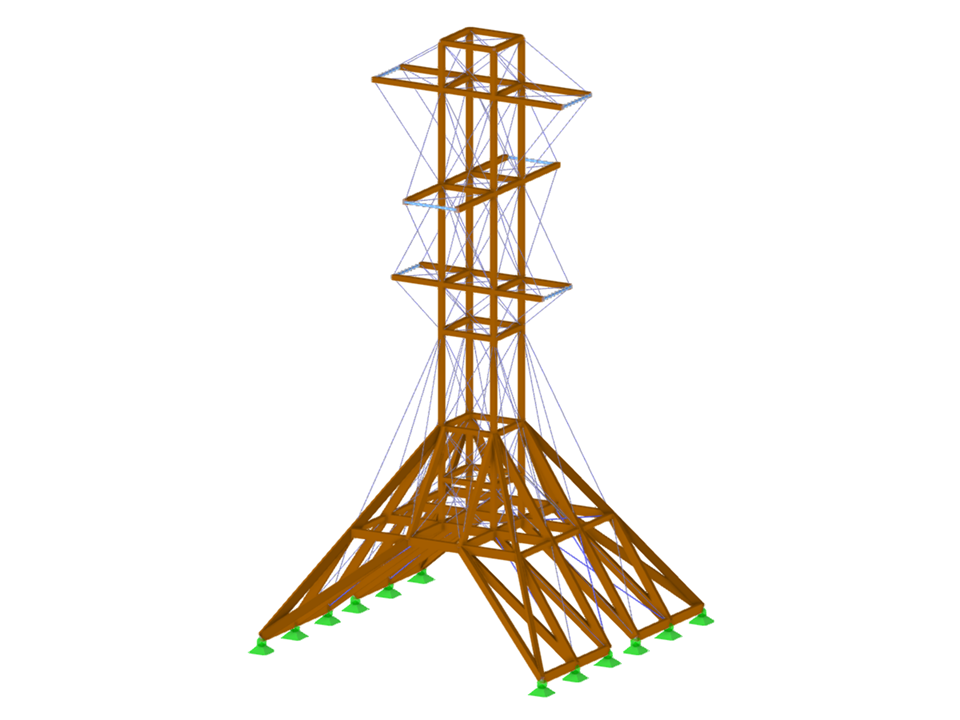

3D модель башни в программе RFEM
Башня из конструкции из клееной ламинированной древесины
| Количество узлов | 74 |
| Количество линий | 299 |
| Количество стержней | 284 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 41 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 1,013 t |
| Размеры | 62,856 x 10,640 x 47,326 m |
Функции продукта
Функции продукта
В диалоговом окне «Querschnittпечать,
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
