Manuale RFEM Online | 4.4 Superfici

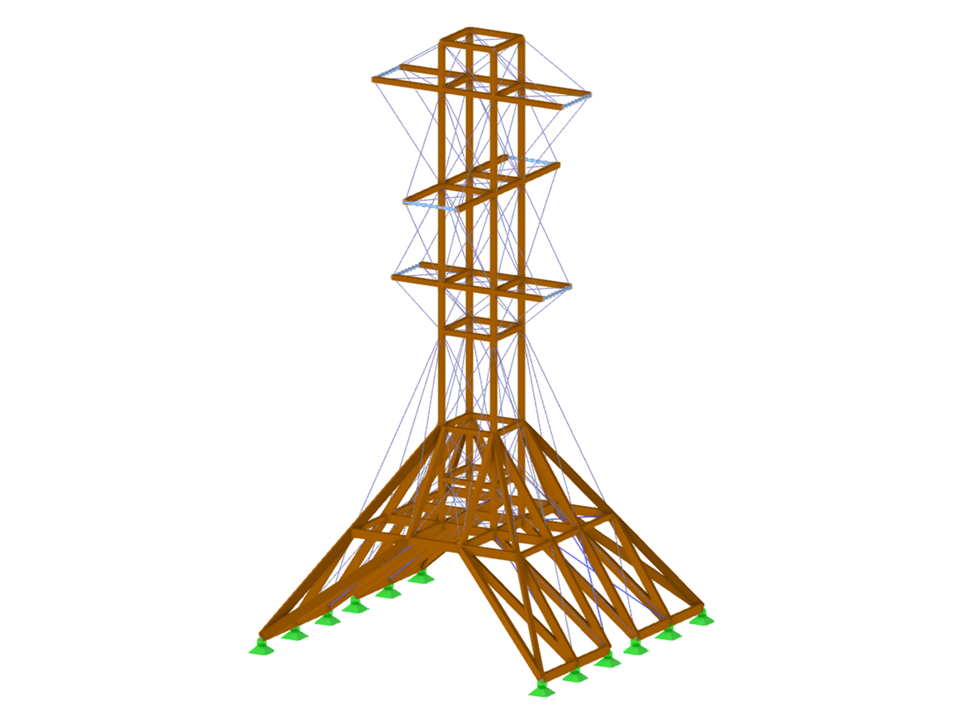

Modello 3D della torre in RFEM
Torre con strutture in legno lamellare
| Numero di nodi | 74 |
| Numero di linee | 299 |
| Numero di aste | 284 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 41 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,013 t |
| Dimensioni | 62.856 x 10.640 x 47.326 m |
