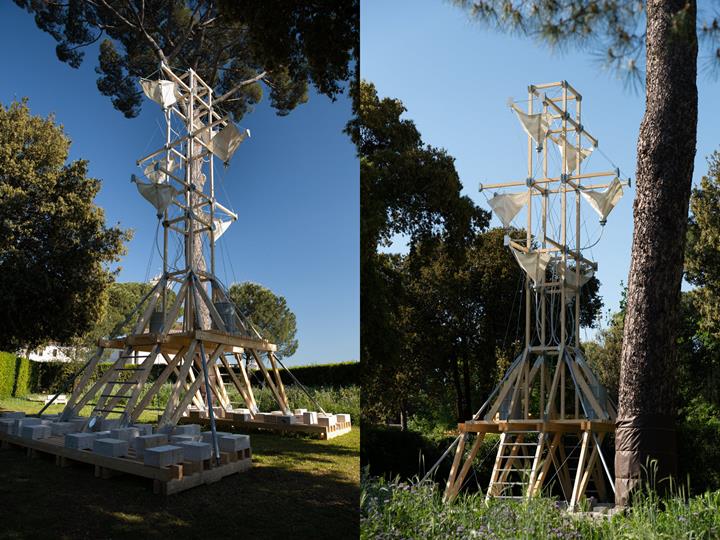

Хижина-зонтик на фестивале хижин Вилла Медичи в Риме, Италия

С 24 мая по 1 октября 2023 года пройдет второй фестиваль Des Cabanes на вилле Медичи после его создания в 2022 году. В течение всего лета он предлагает архитекторам, художникам и людям, интересующимся искусством и культурой, возможность посетить выставку в исторических садах виллы Медичи. Расчёт и техническое исследование одного из семи объектов были выполнены компанией Atelier PoCo, французским заказчиком Dlubal Software.

Конструкция

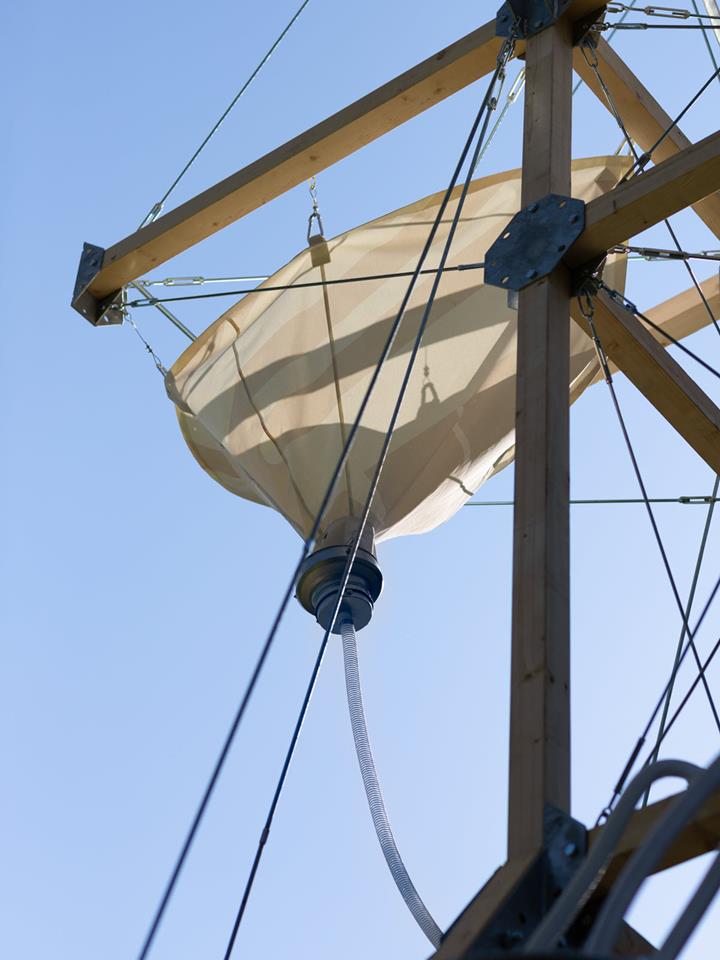

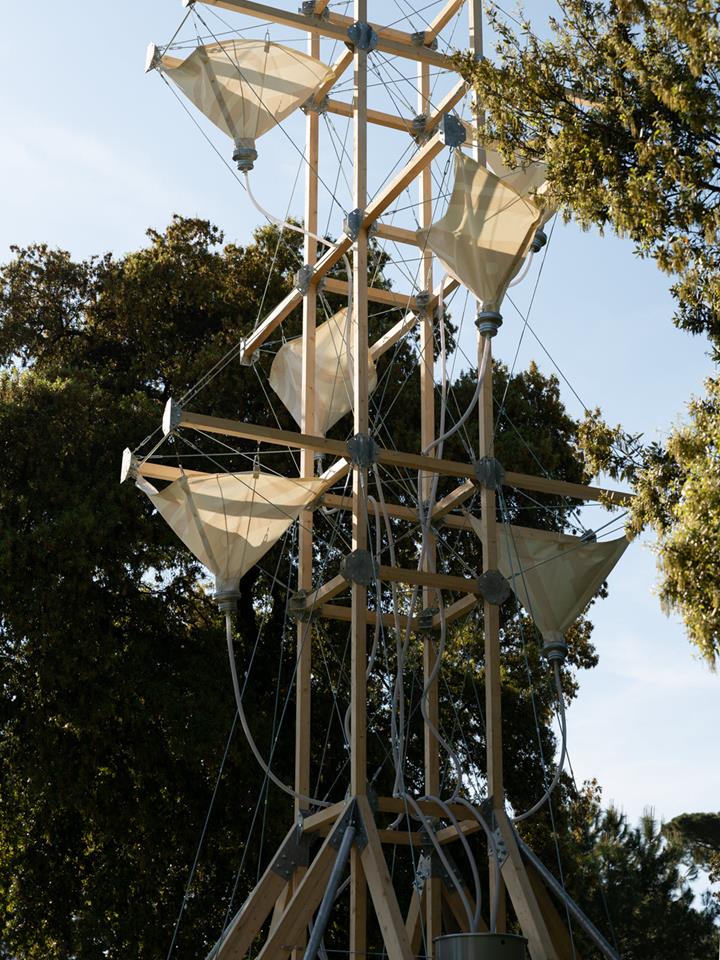

В 2023 году фестиваль ознаменовался строительством деревянной башни высотой 13 м, которая должна собирать дождевую воду для её постепенного перераспределения. По форме эта башня напоминает воронку с расширенной нижней частью более 3,60 м и верхней частью высотой около 7 м, включая три консольных крыла.

Конструкция полностью изготовлена из клеёного бруса, обладающего прочностью и гибкостью. Для обеспечения равновесия башни в её основание аккуратно уложено несколько тонн травертина. Для крепления всей конструкции и обеспечения её устойчивости установлены анкерные стержни.

Под действием ветра башня испытывает смещения в головной части, которые могут достигать нескольких десятков сантиметров. Это требует точного расчёта и особого внимания к соединениям. В этом проекте все соединения шарнирные, что позволяет конструкции адаптироваться к движениям, вызванным силами, действующими на конструкцию, и их правильной передаче на опоры.

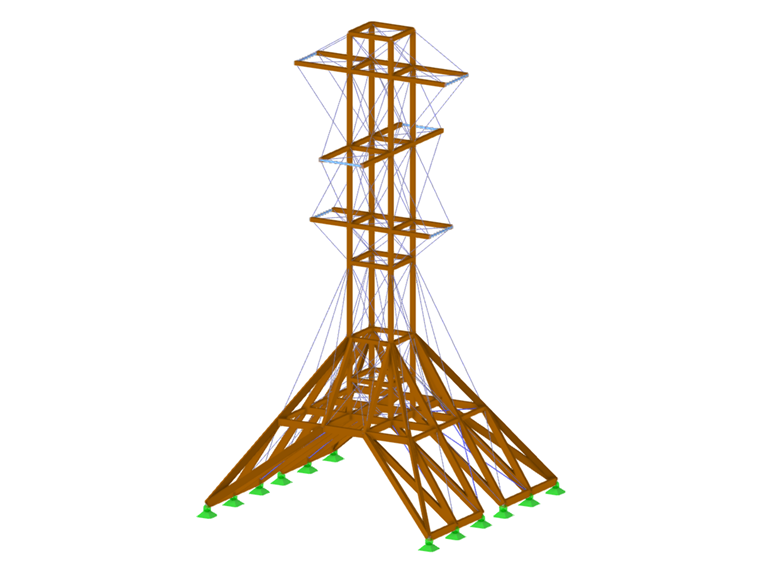

Моделирование в RFEM 6

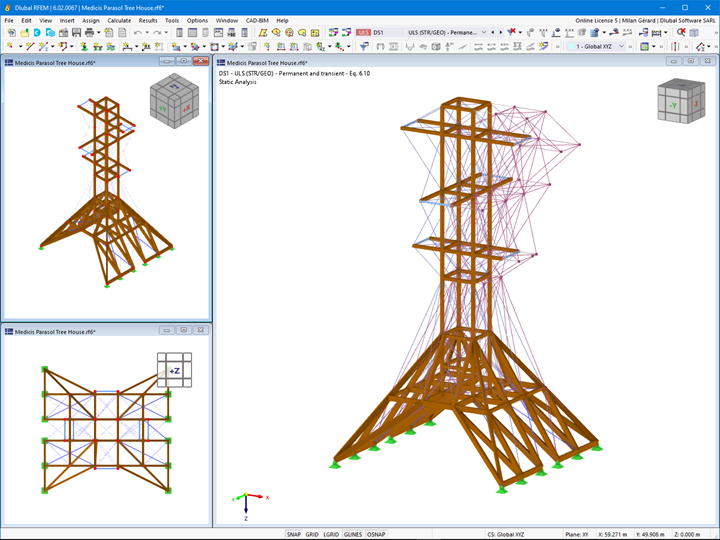

Программа RFEM 6 использовалась для моделирования домика и передачи нагрузок. Кроме того, программа позволяла проектировщикам анализировать и моделировать работу конструкции башни с учетом нагрузок, прикладываемых с помощбю аддона «Устойчивость конструкции».

Благодаря специальным аддонам «Расчёт стальных конструкций» и «Расчёт деревянных конструкций», интегрированным в RFEM 6, стальные и деревянные элементы смогли быть спроектированы в соответствии с нормой Еврокод. Возможность обработки в программе конструкции из нескольких материалов с использованием опции выбора норматива для сочетания нагрузок «EN 1990 | Основание + древесина» сыграла значительную роль в оптимизации рабочего времени для этого проекта.

Домик на дереве представляет собой вдохновляющий пример союза между архитектурным творчеством и заботой об окружающей среде в контексте фестиваля.

Место Вилла Медичи, Viale della Trinità dei Monti
00187 Рим
Италия
Расчёт КРАФТ Мастерская
Проектирование КРАФТ Мастерская
Мастерская Анри Терро
PoCo Workshop (Конструктивная поэзия)
Проектное бюро по расчёту конструкций PoCo Workshop (Конструктивная поэзия)
Монтаж КРАФТ Мастерская
Производство Агентство вместе
КРАФТ Мастерская


Спецификации проекта

Данные о модели

Количество узлов 74
Количество линий 299
Количество стержней 284
Количество поверхностей 0
Количество тел 0
Количество загружений 4
Количество сочетаний нагрузок 41
Количество расчетных сочетаний 0
Общий вес 1,013 t
Размеры (метрические) 62,856 x 10,640 x 47,326 m
Размеры (имперские) 206.22 x 34.91 x 155.27 feet
