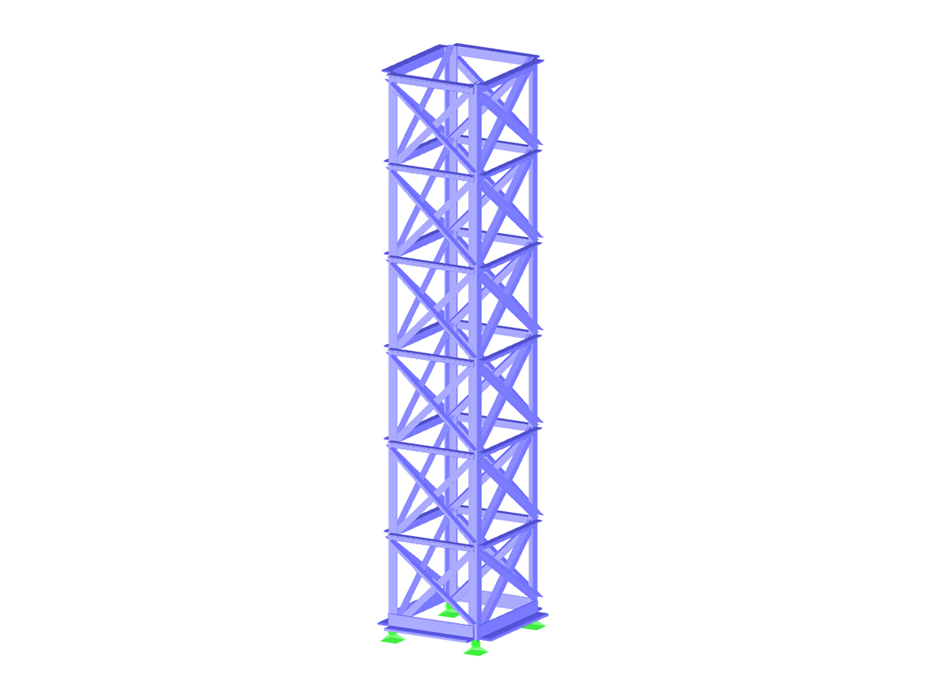

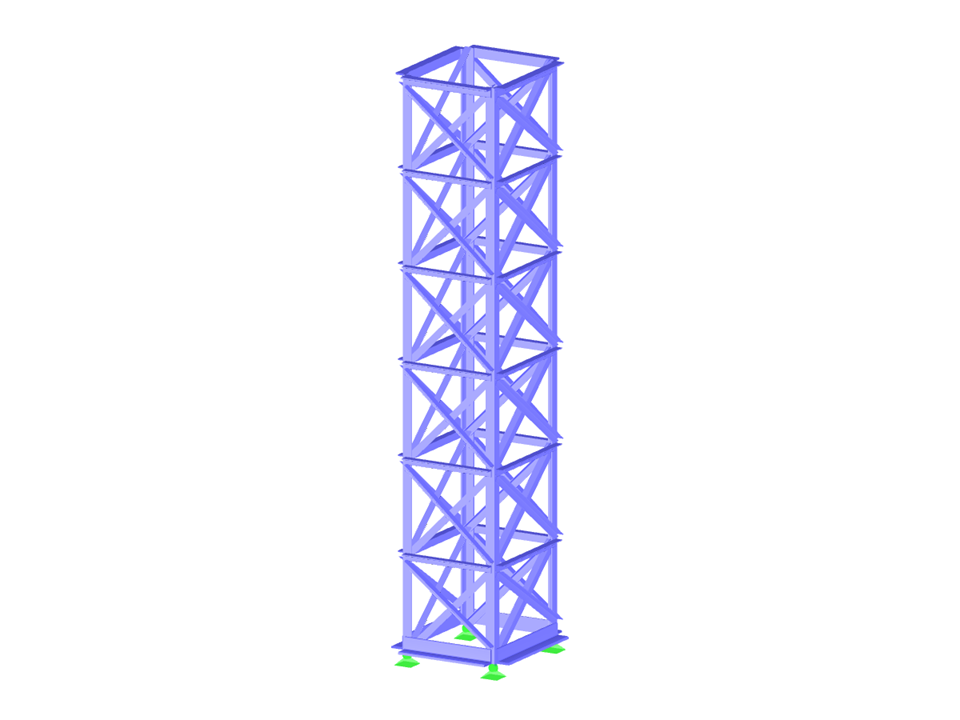

Параметризация решетчатой колонны для трубчатого крана, состоящего из угловых профилей. Модель создана группой инженеров Dlubal Latam.
Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Сетчатая колонна
| Параметры блока можно редактировать динамически | |
| Количество узлов | 64 |
| Количество линий | 80 |
| Количество стержней | 80 |
| Общий вес | 1,840 t |
| Размеры | 1,159 x 1,359 x 6,040 m |
| Версия программы | 5.28.03 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
