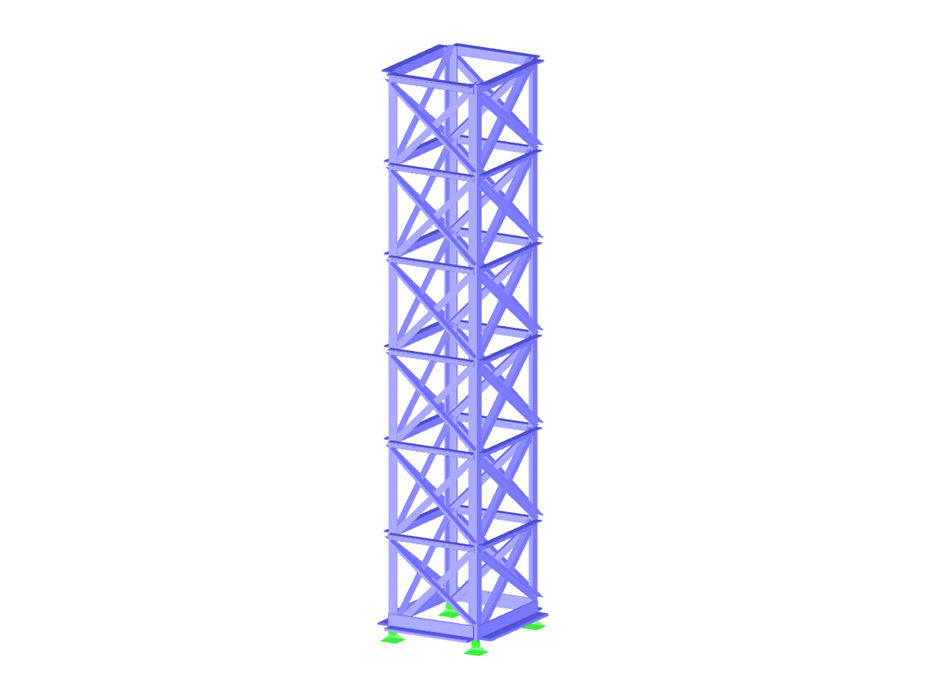

Parametrização de um pilar triangulado para pórtico de conduta, constituído por secções de cantoneira. Modelo criado pela equipa de engenharia da Dlubal Latam.
O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

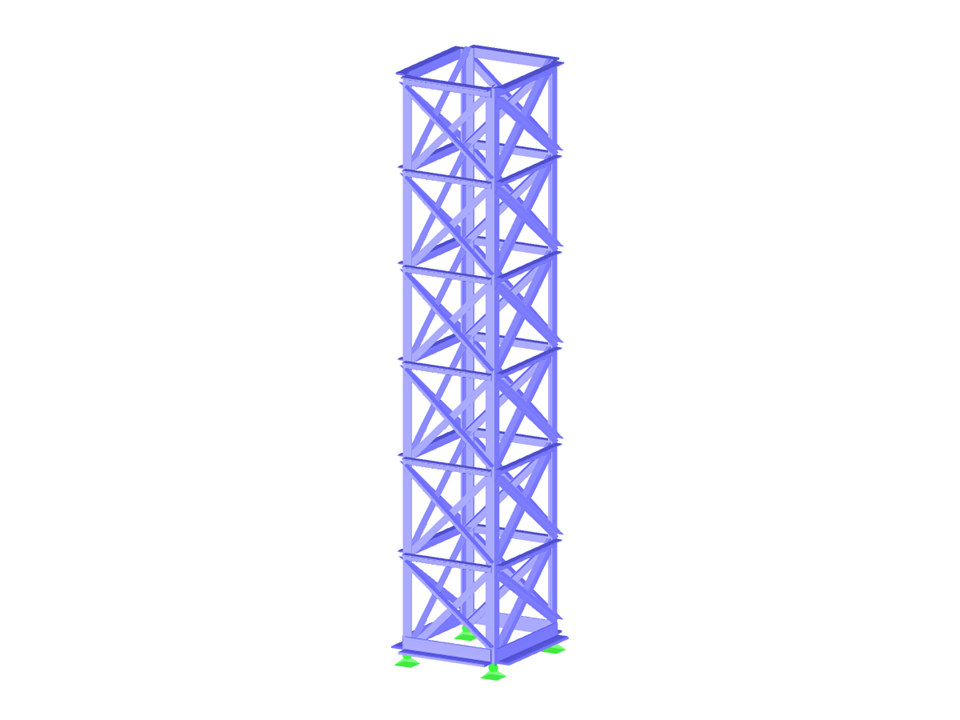

Pilar reticulado
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 64 |
| Número de linhas | 80 |
| Número de barras | 80 |
| Peso total | 1,840 t |
| Dimensões | 1,159 x 1,359 x 6,040 m |
| Versão do programa | 5.28.03 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
