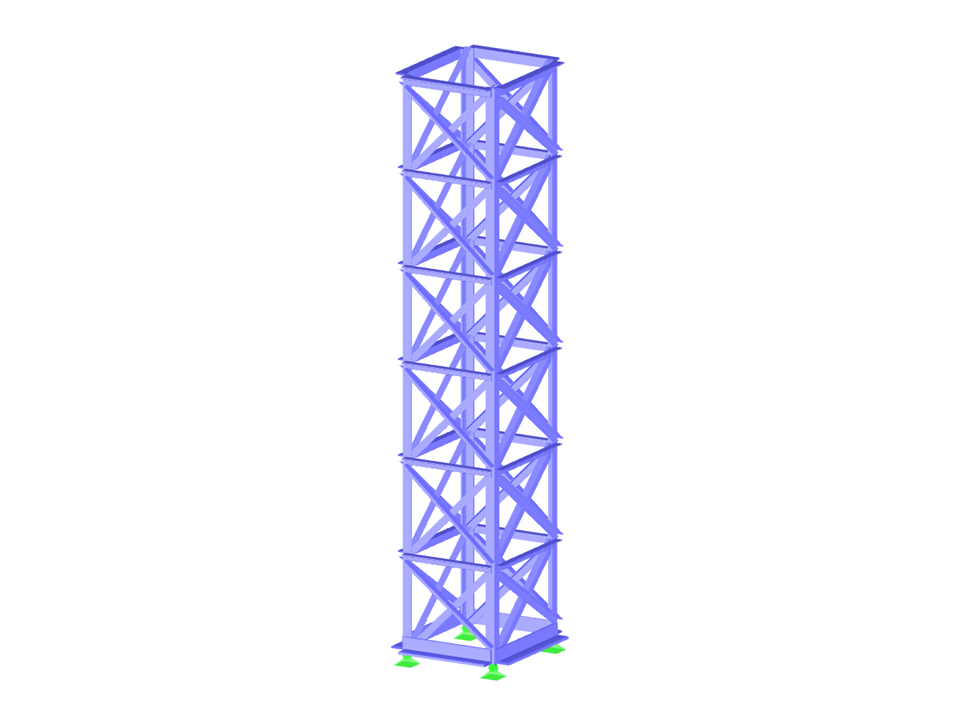

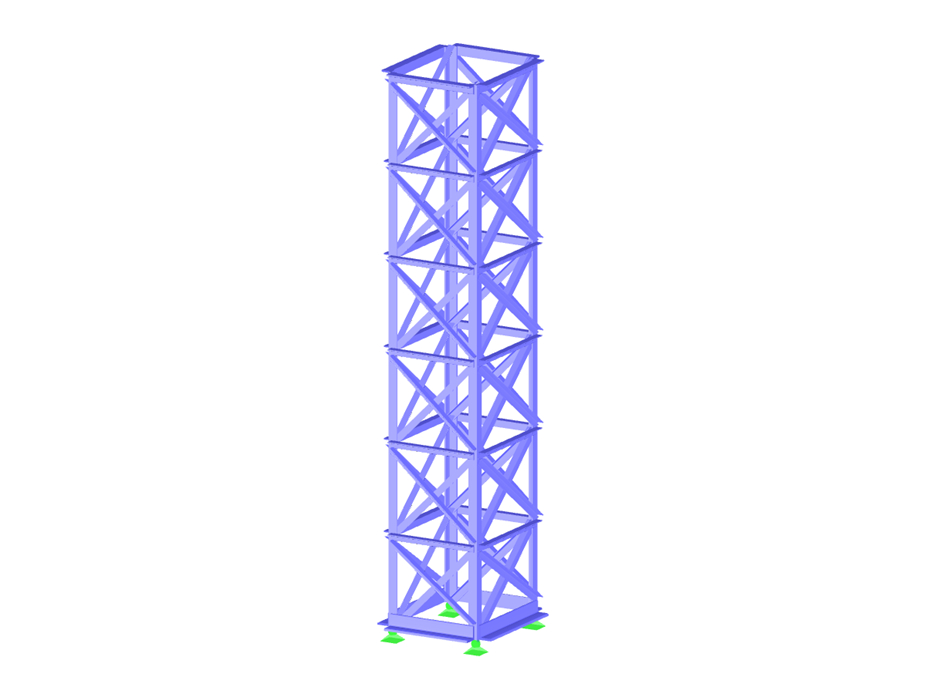

Parametrizzazione di una colonna reticolare per un gantry di tubi, costituito da sezioni angolari. Modello creato dal team di ingegneri di Dlubal Latam.
Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Colonna reticolata
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 64 |
| Numero di linee | 80 |
| Numero di aste | 80 |
| Peso totale | 1,840 t |
| Dimensioni | 1.159 x 1.359 x 6.040 m |
| Versione del programma | 5.28.03 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
