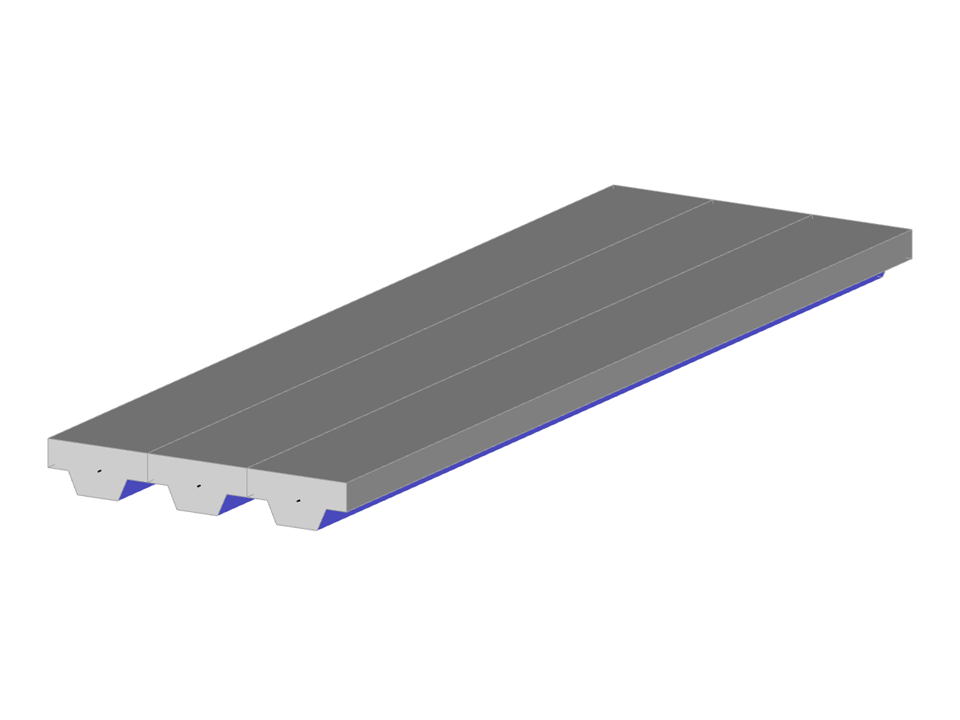

Параметризация геометрии стальной плиты профлиста с коммерческими размерами и железобетонной плиты переменной длины и толщины.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Трапециевидная пластина
| Параметры блока можно редактировать динамически | |
| Количество узлов | 46 |
| Количество линий | 67 |
| Количество стержней | 3 |
| Количество поверхностей | 28 |
| Количество тел | 3 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 1 |
| Общий вес | 0,995 t |
| Размеры | 0,914 x 3,000 x 0,143 m |
| Версия программы | 5.28.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
