Parametryzacja geometrii stalowej płyty trapezowej o wymiarach handlowych i płyty betonowej o zmiennej długości i grubości.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

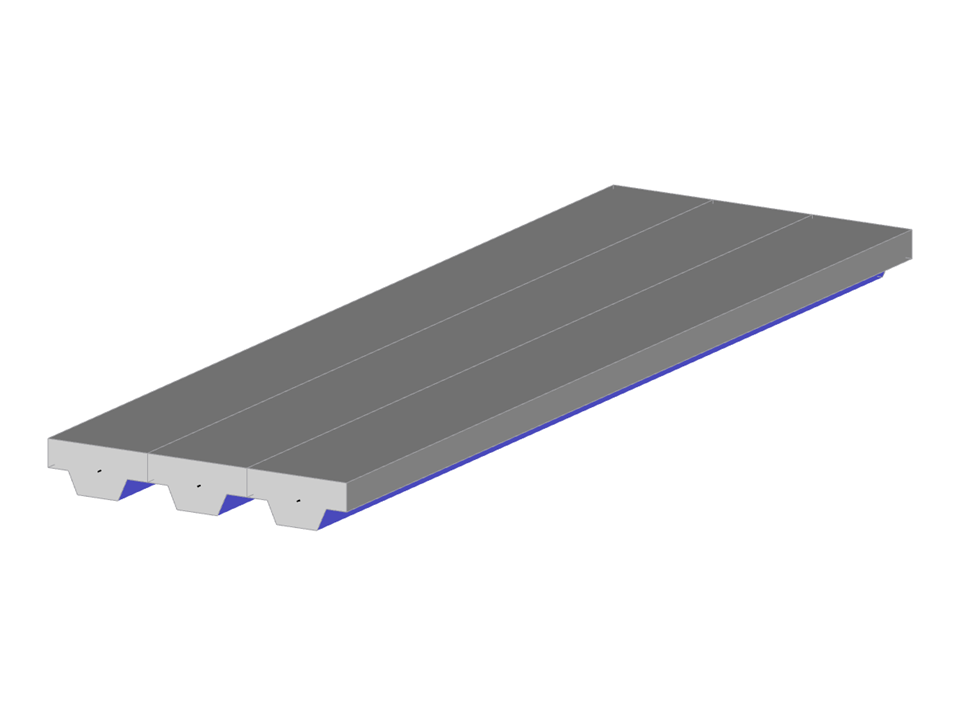

Blacha trapezowa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 46 |
| Liczba linii | 67 |
| Liczba prętów | 3 |
| Liczba powierzchni | 28 |
| Ilość brył | 3 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 1 |
| Ciężar całkowity | 0,995 t |
| Wymiarowanie | 0,914 x 3,000 x 0,143 m |
| Wersja programu | 5.28.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
