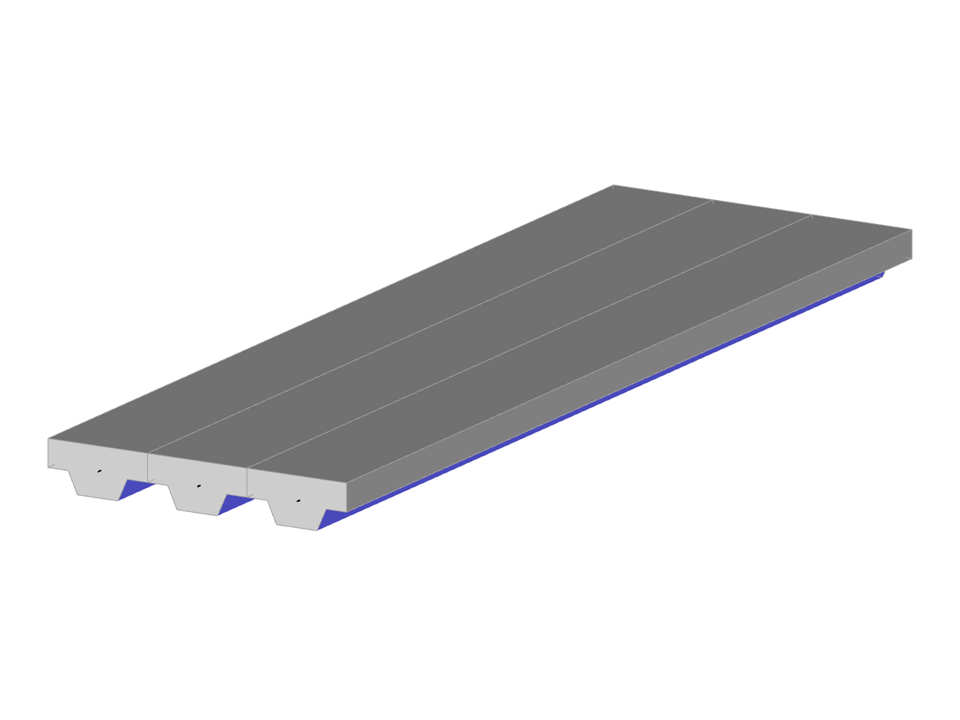

Parametrização da geometria de uma placa trapezoidal de aço com dimensões comerciais e uma laje de betão com comprimento e espessura variáveis.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Placa trapezoidal
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 46 |
| Número de linhas | 67 |
| Número de barras | 3 |
| Número de superfícies | 28 |
| Número de sólidos | 3 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 1 |
| Peso total | 0,995 t |
| Dimensões | 0,914 x 3,000 x 0,143 m |
| Versão do programa | 5.28.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
