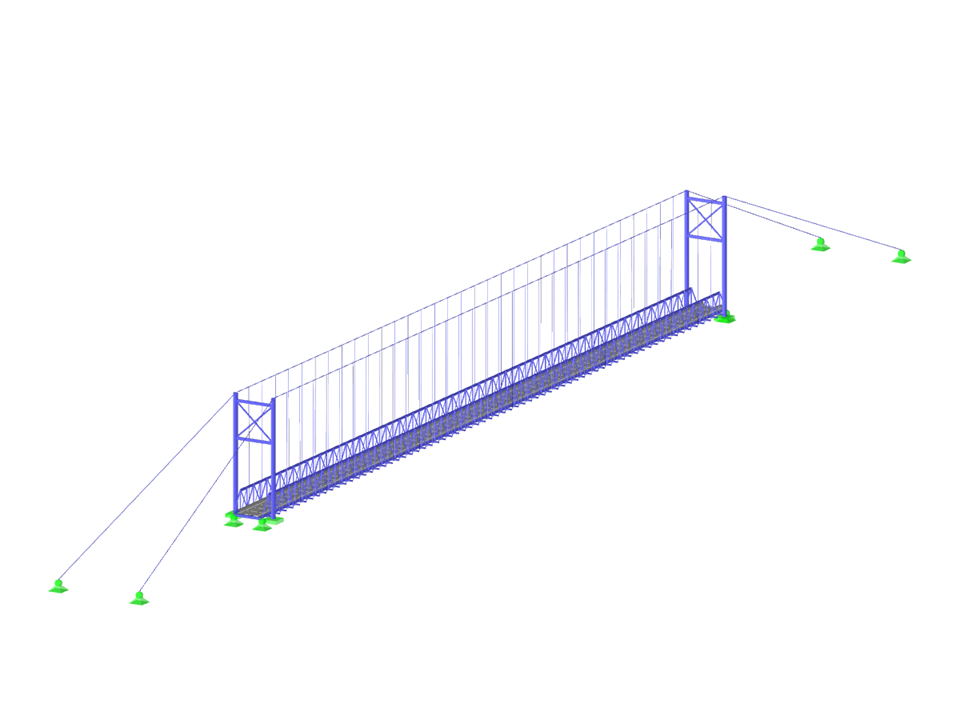

Параметризация геометрии подвесного моста, состоящего из бетонного настила и конструкции из стальных профилей, подвешенных на вантах с опорами на концах.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Подвесной мост
| Параметры блока можно редактировать динамически | |
| Количество узлов | 717 |
| Количество линий | 993 |
| Количество стержней | 992 |
| Количество поверхностей | 70 |
| Количество загружений | 1 |
| Общий вес | 60,086 t |
| Размеры | 6,253 x 98,253 x 8,126 m |
| Версия программы | 5.28.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
