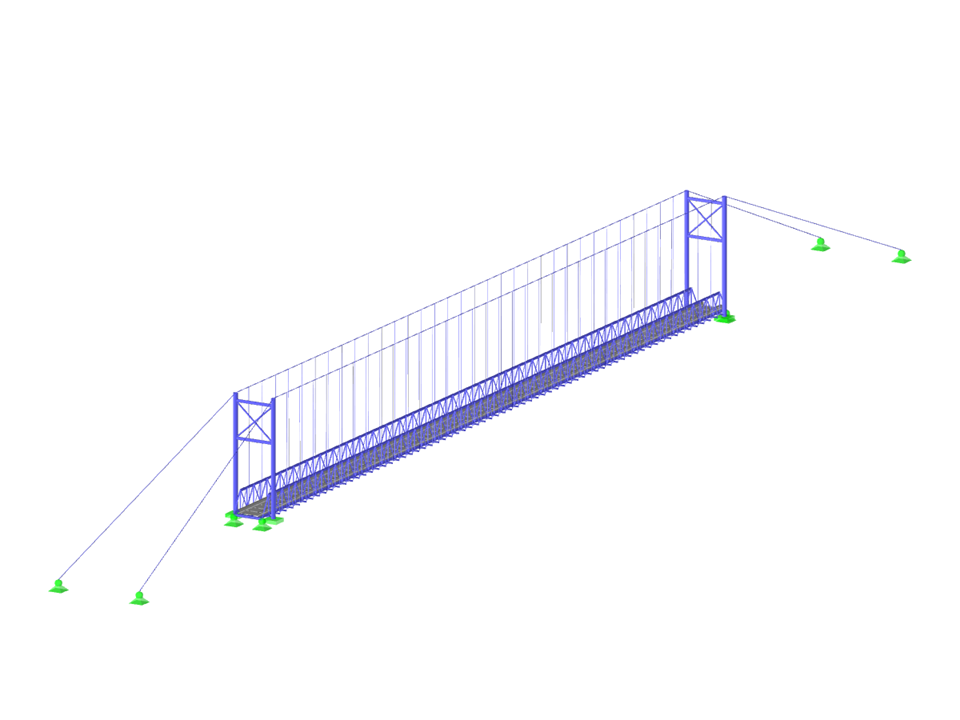

Parametrización de la geometría de un puente colgante compuesto por un tablero de hormigón, estructura de perfiles de acero, suspendido sobre una serie de cables con apoyos en los extremos.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Puente colgante
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 717 |
| Número de líneas | 993 |
| Número de barras | 992 |
| Número de superficies | 70 |
| Número de casos de carga | 1 |
| Peso completo | 60.086 t |
| Dimensiones | 6,253 x 98,253 x 8,126 m |
| Versión del programa | 5.28.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
