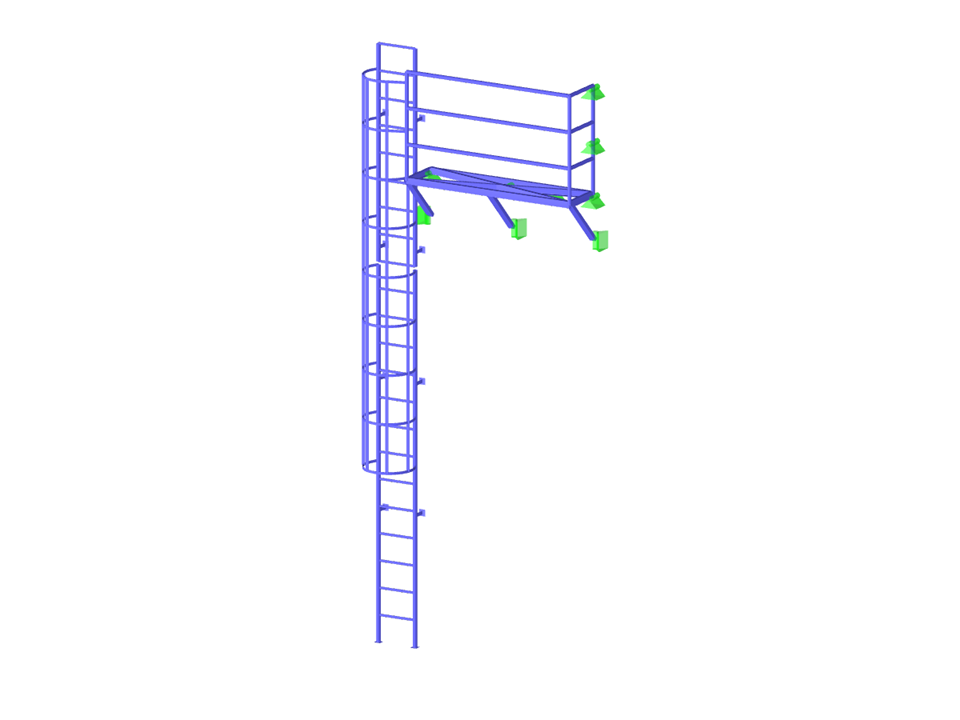

Морская лестница с параметризованной геометрией и металлическим боковым свесом.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Морская лестница с боковым выходом
| Параметры блока можно редактировать динамически | |
| Количество узлов | 188 |
| Количество линий | 170 |
| Количество стержней | 130 |
| Количество поверхностей | 10 |
| Общий вес | 0,176 t |
| Размеры | 2,650 x 0,643 x 6,600 m |
| Версия программы | 5.27.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
