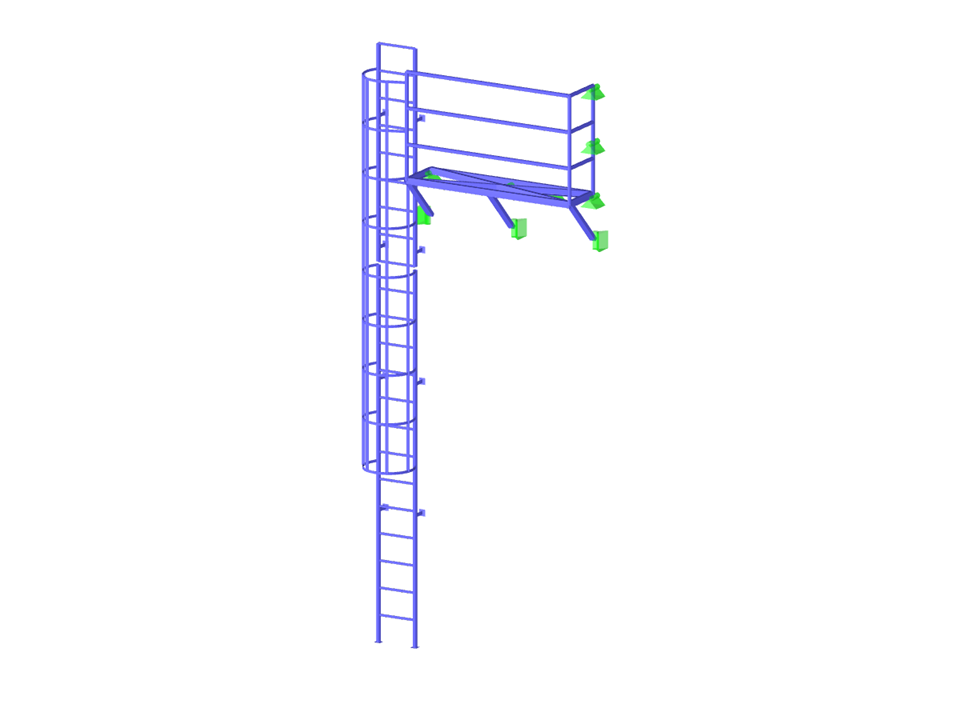

Námořní žebřík s parametrickou geometrií a kovovým bočním výstupem.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Námořní žebřík s bočním východem
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 188 |
| Počet linií | 170 |
| Počet prutů | 130 |
| Počet ploch | 10 |
| Celková hmotnost | 0,176 t |
| Rozměry | 2,650 x 0,643 x 6,600 m |
| Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
