Онлайн руководство программы RFEM (на английском) | 4.4 Поверхности
Полная параметризация геометрии болтовых соединений балок.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

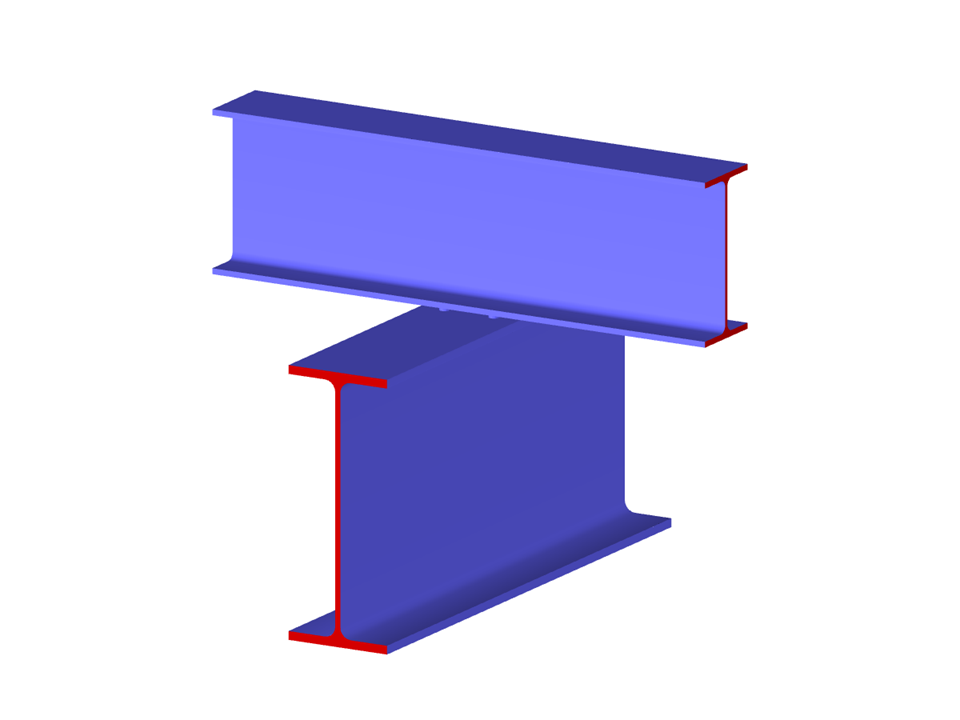

Балка-соединение балки
| Параметры блока можно редактировать динамически | |
| Количество узлов | 84 |
| Количество линий | 101 |
| Количество стержней | 6 |
| Количество поверхностей | 38 |
| Количество тел | 1 |
| Общий вес | 0,268 t |
| Размеры | 1,000 x 1,000 x 0,813 m |
| Версия программы | 5.27.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
