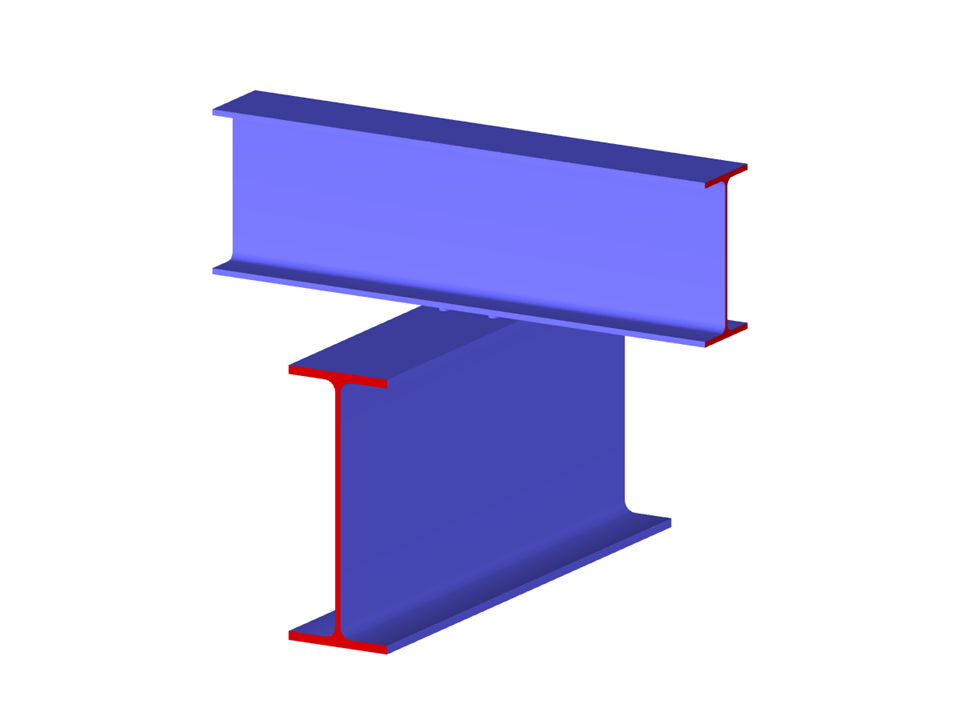

Pełna parametryzacja geometrii połączenia śrubowego belki z belką.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Połączenie typu belka-belka
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 84 |
| Liczba linii | 101 |
| Liczba prętów | 6 |
| Liczba powierzchni | 38 |
| Ilość brył | 1 |
| Ciężar całkowity | 0,268 t |
| Wymiarowanie | 1,000 x 1,000 x 0,813 m |
| Wersja programu | 5.27.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
