Úplná parametrizace geometrie šroubového spoje nosníku na nosník.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

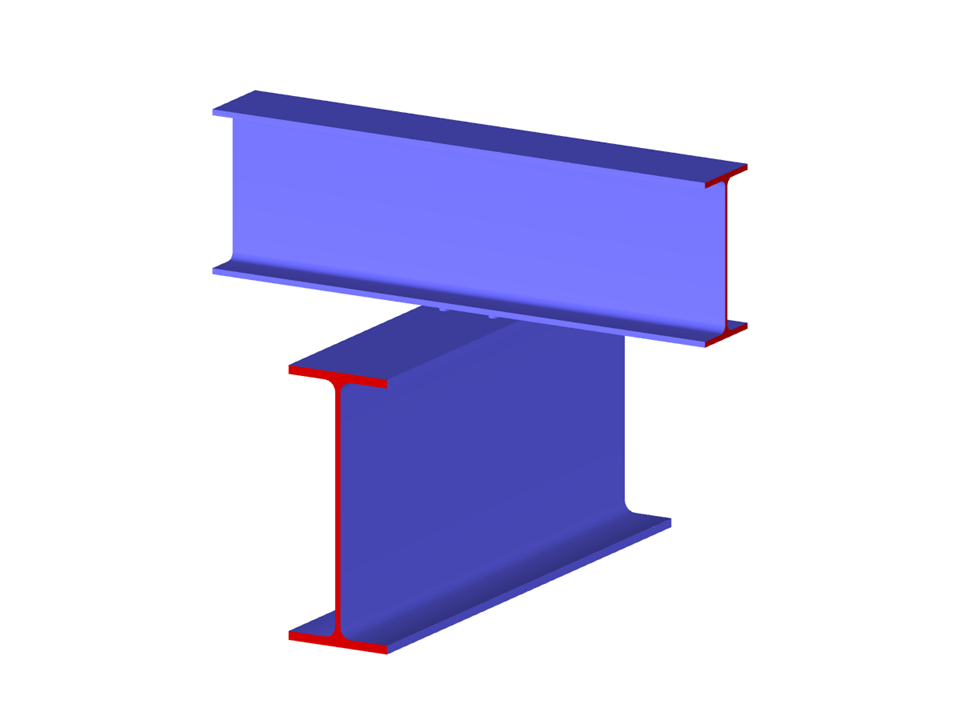

Spojení nosníku na nosník
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 84 |
| Počet linií | 101 |
| Počet prutů | 6 |
| Počet ploch | 38 |
| Počet těles | 1 |
| Celková hmotnost | 0,268 t |
| Rozměry | 1,000 x 1,000 x 0,813 m |
| Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
