Параметризация геометрии соединения шарнирно-опертой балки с колонной.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

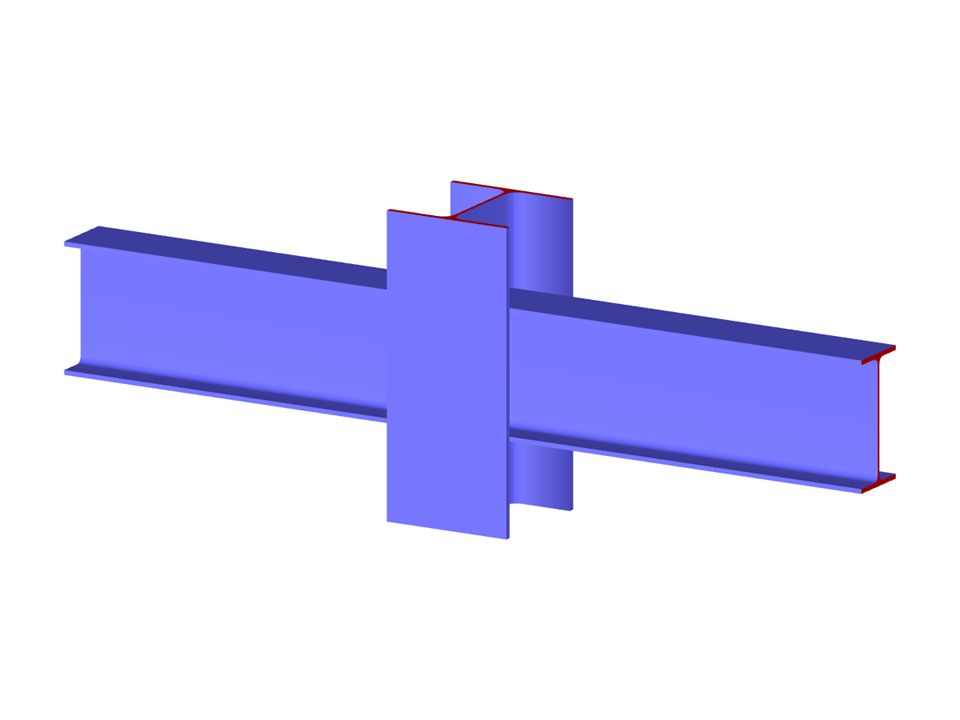

Шарнирное соединение балка-колонна
| Параметры блока можно редактировать динамически | |
| Количество узлов | 282 |
| Количество линий | 260 |
| Количество стержней | 35 |
| Количество поверхностей | 145 |
| Количество тел | 8 |
| Общий вес | 0,292 t |
| Размеры | 2,000 x 0,290 x 0,700 m |
| Версия программы | 5.26.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
