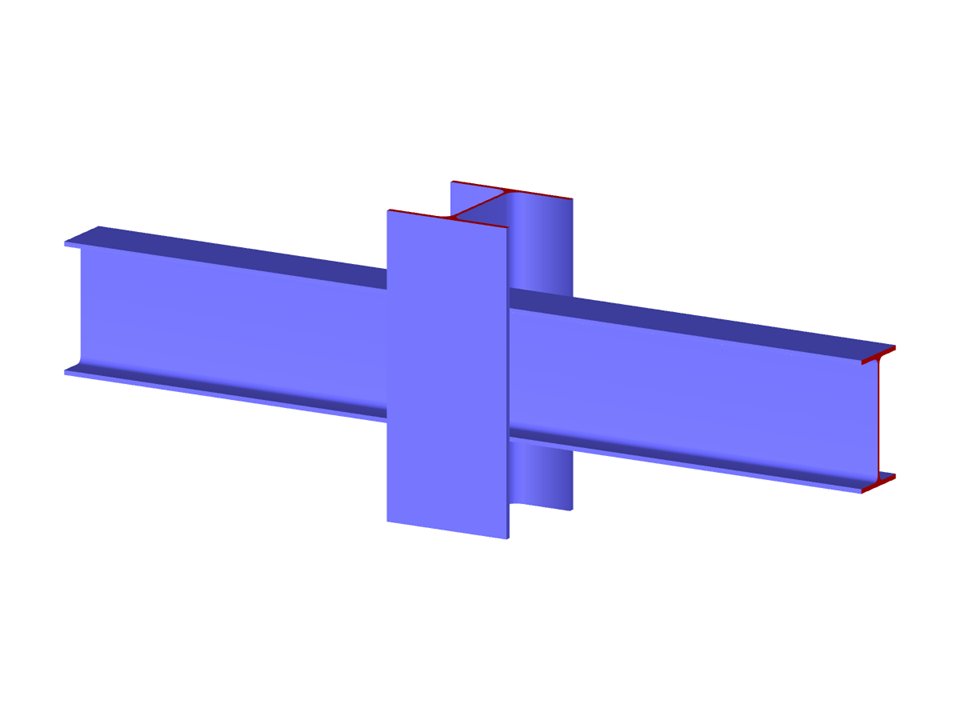

Parametrizace geometrie spoje kloubového nosníku na sloup.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Kloubové spojení nosník-sloup
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 282 |
| Počet linií | 260 |
| Počet prutů | 35 |
| Počet ploch | 145 |
| Počet těles | 8 |
| Celková hmotnost | 0,292 t |
| Rozměry | 2,000 x 0,290 x 0,700 m |
| Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
