Parametrizzazione di una geometria di collegamento trave-colonna.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

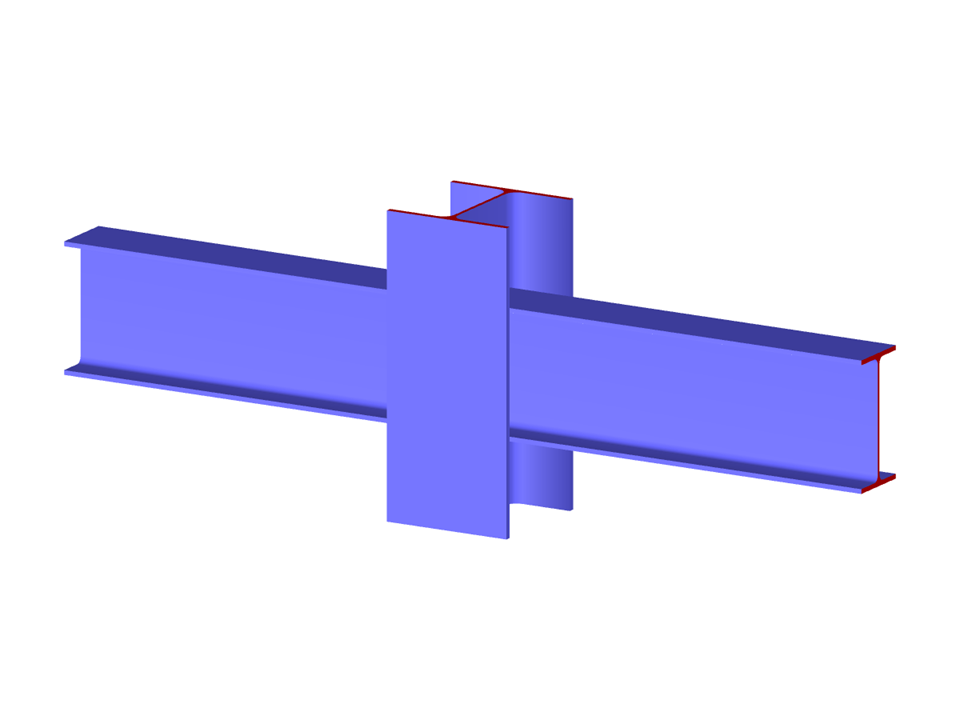

Collegamento incernierato trave-colonna
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 282 |
| Numero di linee | 260 |
| Numero di aste | 35 |
| Numero di superfici | 145 |
| Numero di solidi | 8 |
| Peso totale | 0,292 t |
| Dimensioni | 2.000 x 0.290 x 0.700 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
