Полная параметризация геометрии соединения.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

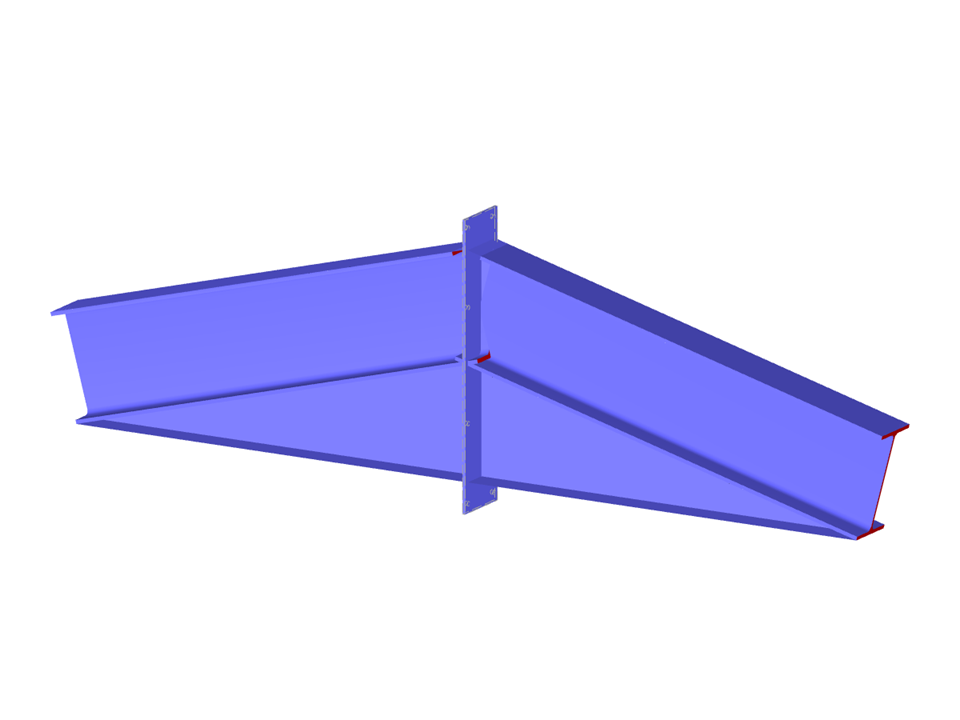

Соединение консоли с коньком
| Параметры блока можно редактировать динамически | |
| Количество узлов | 107 |
| Количество линий | 84 |
| Количество стержней | 10 |
| Количество поверхностей | 42 |
| Количество тел | 1 |
| Общий вес | 0,449 t |
| Размеры | 2,991 x 0,200 x 0,948 m |
| Версия программы | 5.26.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
