Kompletní parametrizace geometrie spoje.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

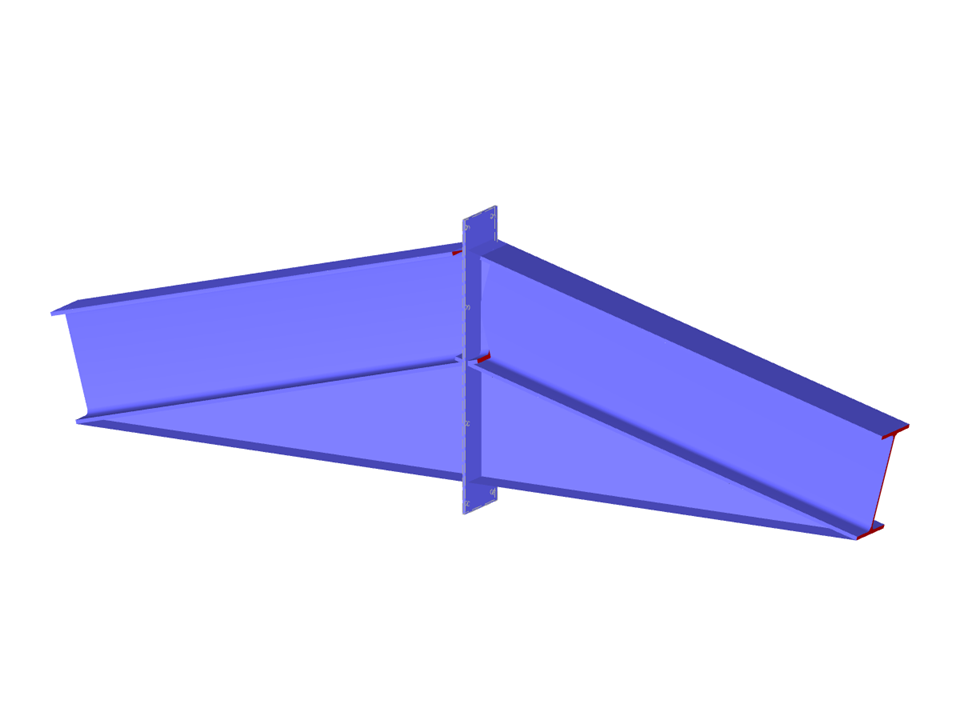

Připojení konzoly k hřebenu
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 107 |
| Počet linií | 84 |
| Počet prutů | 10 |
| Počet ploch | 42 |
| Počet těles | 1 |
| Celková hmotnost | 0,449 t |
| Rozměry | 2,991 x 0,200 x 0,948 m |
| Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
