Parametrización completa de la geometría de la conexión.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.

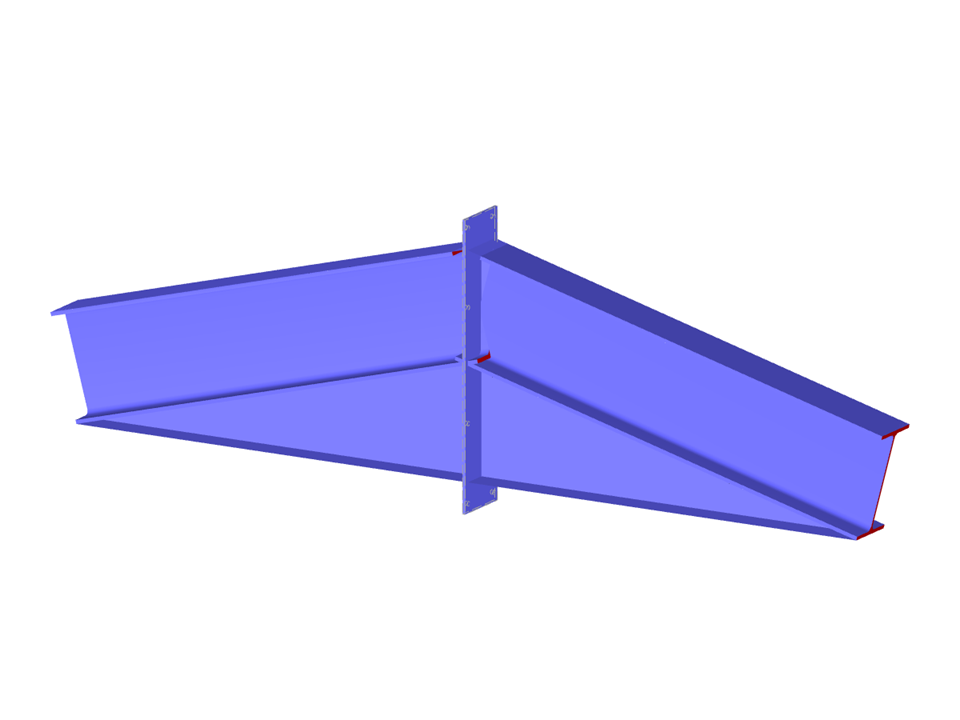

Conexión de consola a cumbrera
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 107 |
| Número de líneas | 84 |
| Número de barras | 10 |
| Número de superficies | 42 |
| Número de sólidos | 1 |
| Peso completo | 0.449 t |
| Dimensiones | 2,991 x 0,200 x 0,948 m |
| Versión del programa | 5.26.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
