Параметризация соединения двух стальных каркасных перегородок с помощью усиленного профиля с стойками PGC по строительным нормам, выполненная в программе RSECTION.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

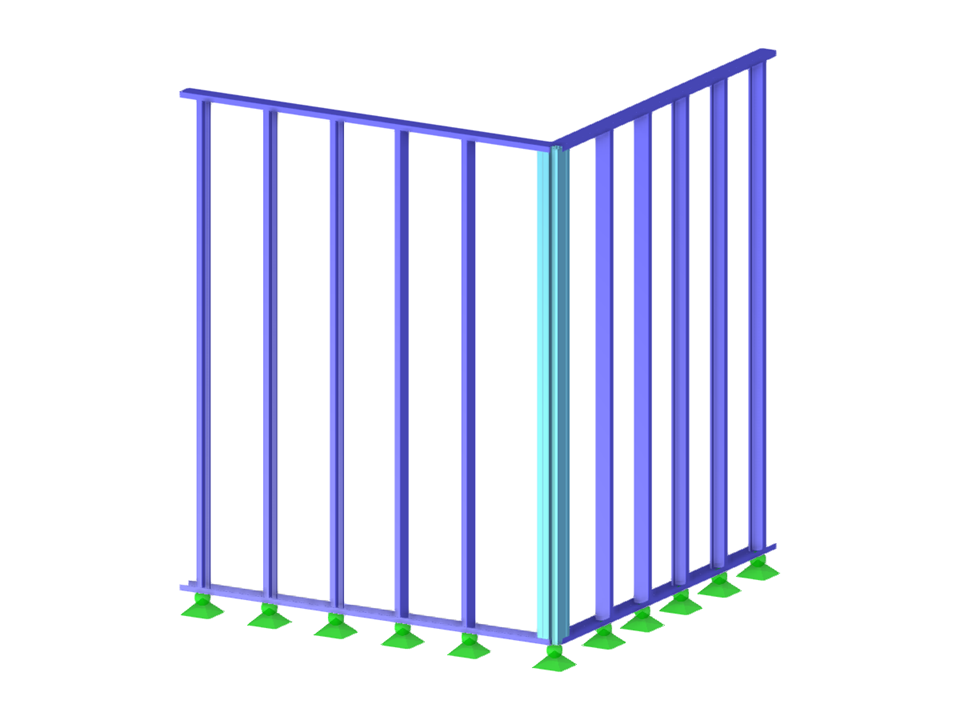

Двойная стальная каркасная панель
| Параметры блока можно редактировать динамически | |
| Количество узлов | 26 |
| Количество линий | 15 |
| Количество стержней | 15 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,113 t |
| Размеры | 2,500 x 3,000 x 2,500 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
