Parametrização da ligação de duas paredes divisórias de estrutura metálica através de uma secção reforçada de conectores PGC de acordo com as normas de construção no RSECTION.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

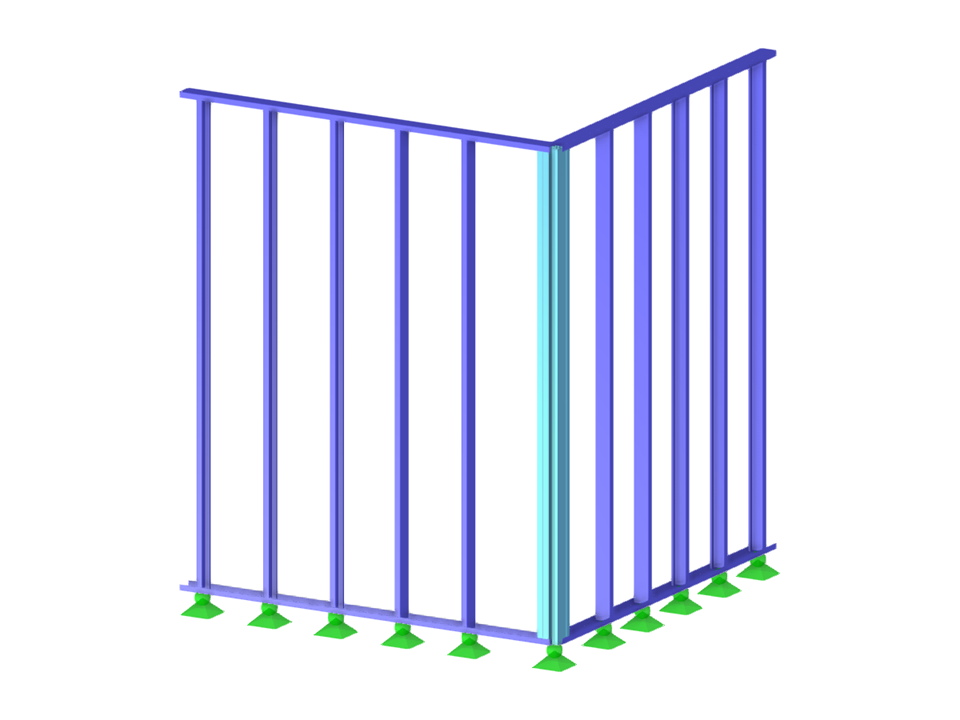

Painel de estrutura de aço duplo
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 26 |
| Número de linhas | 15 |
| Número de barras | 15 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,113 t |
| Dimensões | 2,500 x 3,000 x 2,500 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
