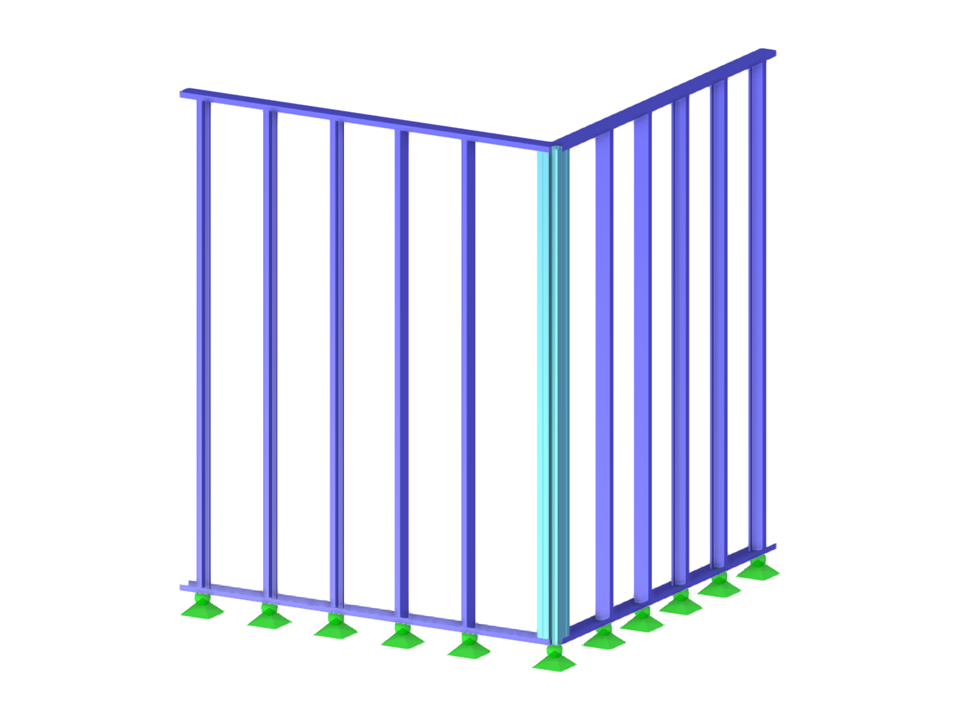

Paramétrage de l'assemblage de deux cloisons à ossature métallique à l'aide d'une section renforcée de goujons PGC selon les normes de construction et réalisé dans RSECTION.
Un modèle créé par les ingénieurs de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Panneau de charpente métallique à contreventement mixte
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 26 |
| Nombre de lignes | 15 |
| Nombre de barres | 15 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,113 t |
| Cotation fonctionnelle | 2,500 x 3,000 x 2,500 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
