Параметризация геометрии колонны с тройным С-образным сечением, усиленной тремя профилями PGC.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

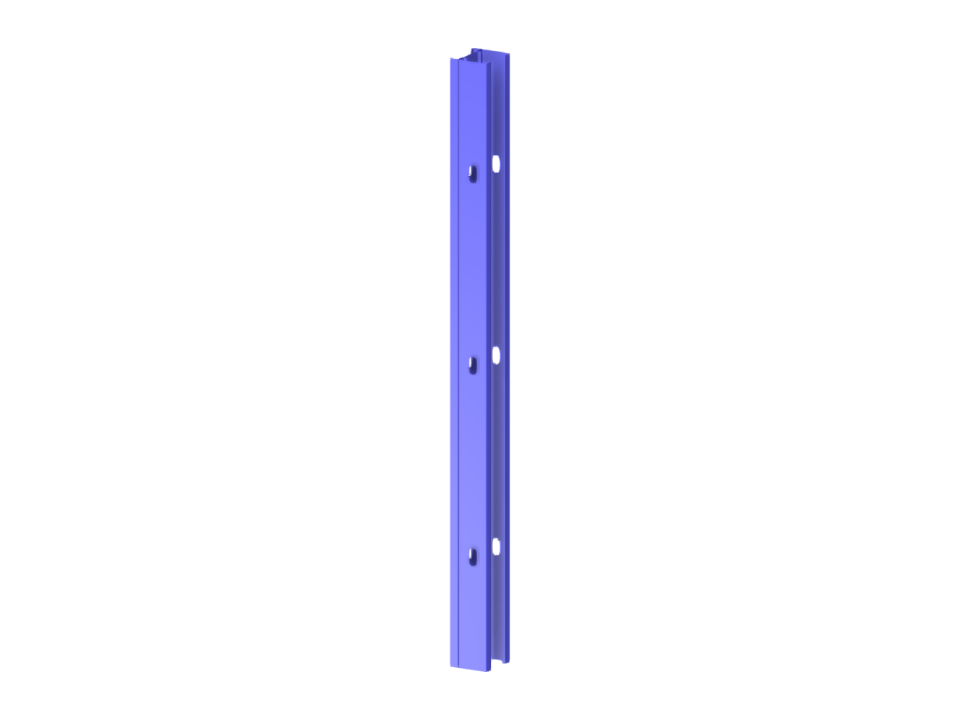

Армированная колонна с тройным С-образным профилем
| Параметры блока можно редактировать динамически | |
| Количество узлов | 162 |
| Количество линий | 148 |
| Количество стержней | 28 |
| Количество поверхностей | 27 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,034 t |
| Размеры | 0,184 x 2,700 x 0,200 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
