Online manuál programu RFEM - Plochy (anglicky)
Parametrizace geometrie sloupu s trojitým C-profilem vyztuženého třemi PGC průřezy.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

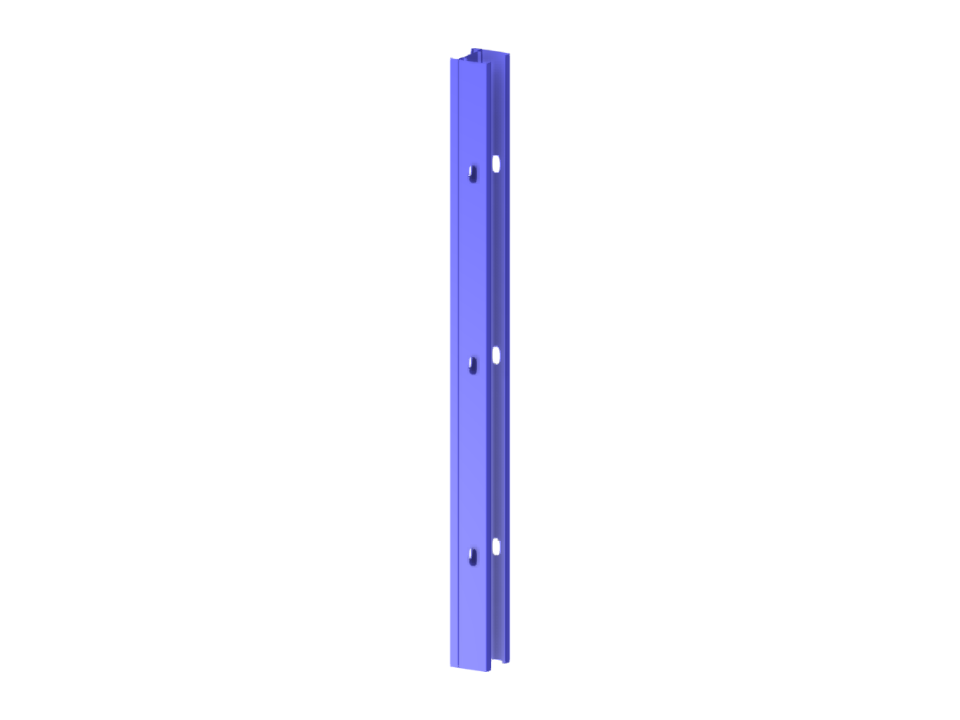

Trojitý vyztužený sloup s C-profilem
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 162 |
| Počet linií | 148 |
| Počet prutů | 28 |
| Počet ploch | 27 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,034 t |
| Rozměry | 0,184 x 2,700 x 0,200 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
