Parametryzacja geometrii słupa z potrójnego ceownika zbrojonego trzema przekrojami PGC.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

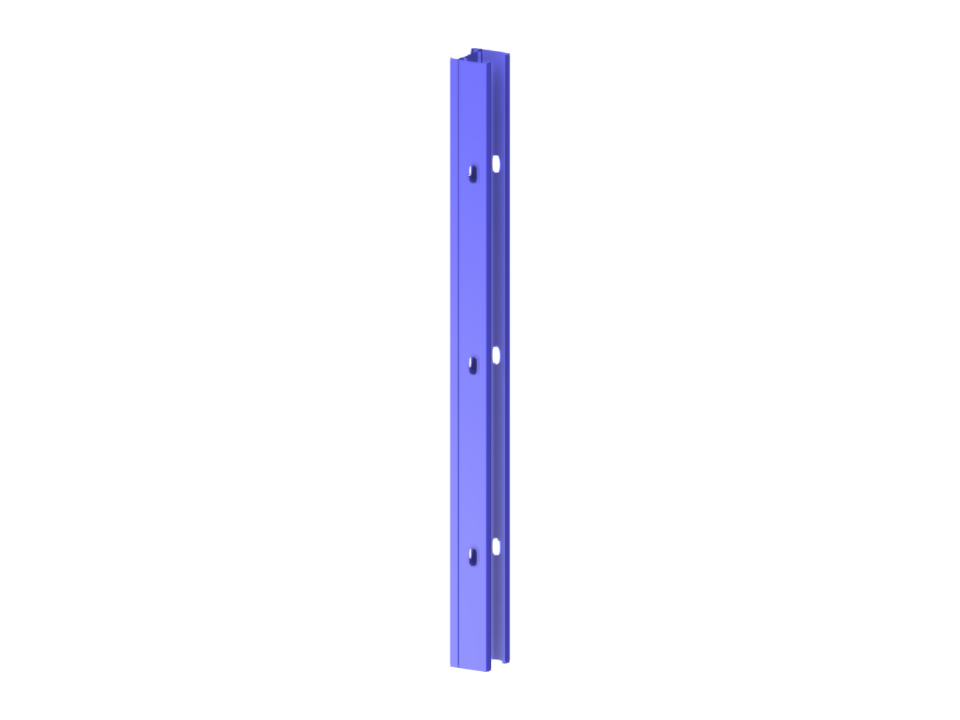

Słup zbrojony potrójnie ceownikiem
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 162 |
| Liczba linii | 148 |
| Liczba prętów | 28 |
| Liczba powierzchni | 27 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,034 t |
| Wymiarowanie | 0,184 x 2,700 x 0,200 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
