Параметризация геометрии сечения железобетонной основной полосы со стальной арматурой.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

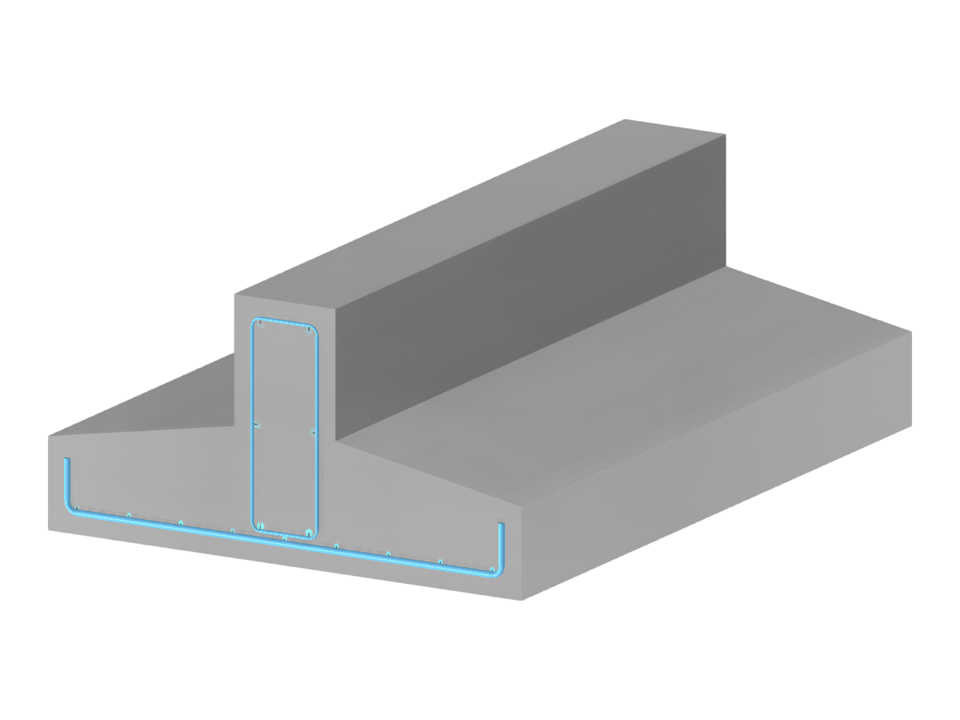

Полоса железобетонной базы
| Параметры блока можно редактировать динамически | |
| Количество узлов | 341 |
| Количество линий | 461 |
| Количество стержней | 293 |
| Количество поверхностей | 91 |
| Количество тел | 10 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 2 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 2,570 t |
| Размеры | 1,400 x 0,700 x 2,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
