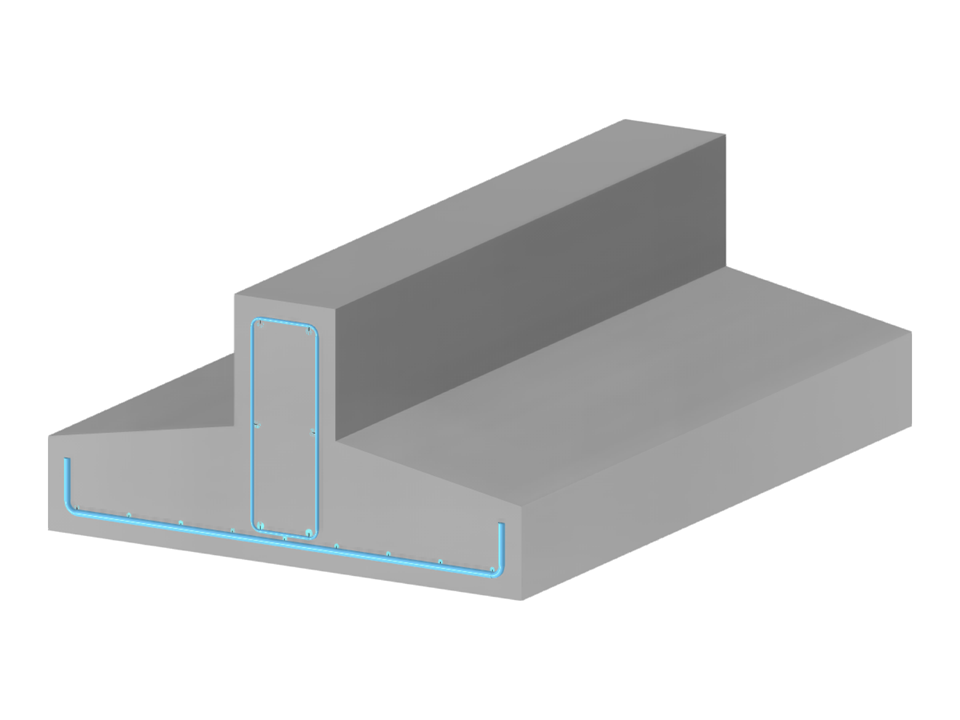

Parametrização da geometria de uma secção de faixa de base de betão com armadura de aço.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
faixa de base do betão
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 341 |
| Número de linhas | 461 |
| Número de barras | 293 |
| Número de superfícies | 91 |
| Número de sólidos | 10 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 2,570 t |
| Dimensões | 1,400 x 0,700 x 2,000 m |
