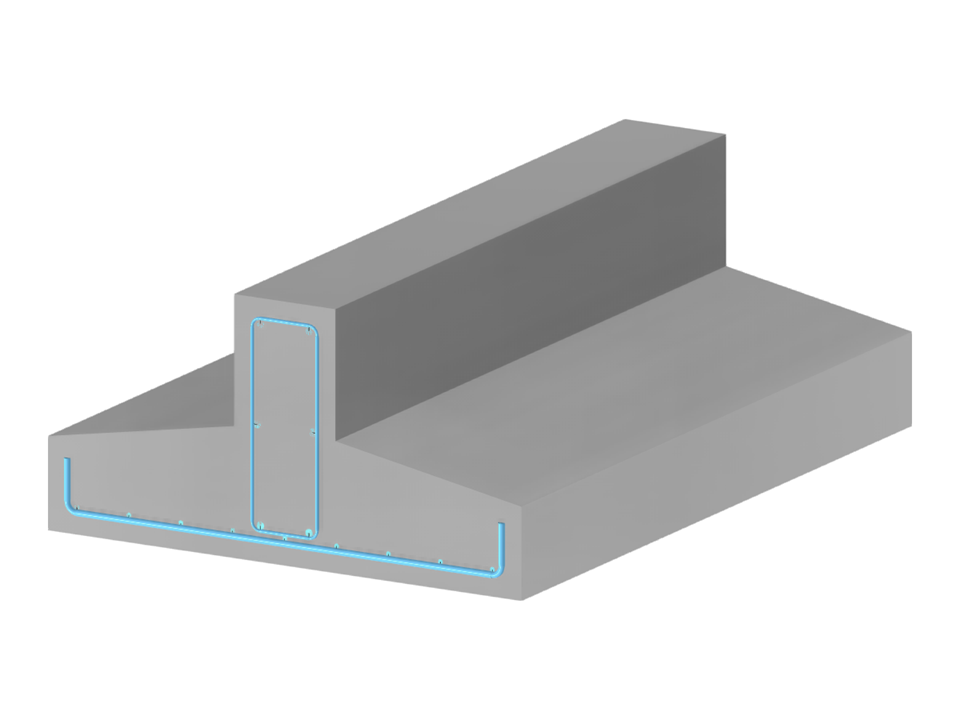

Parametrizzazione della geometria di una sezione della fascia di base in calcestruzzo con armatura in acciaio.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Fascia di base in calcestruzzo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 341 |
| Numero di linee | 461 |
| Numero di aste | 293 |
| Numero di superfici | 91 |
| Numero di solidi | 10 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 2,570 t |
| Dimensioni | 1.400 x 0.700 x 2.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
