Параметризация геометрии каменной стены с окнами и окнами. в 2 этажа, состоящих из колонн и стен.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

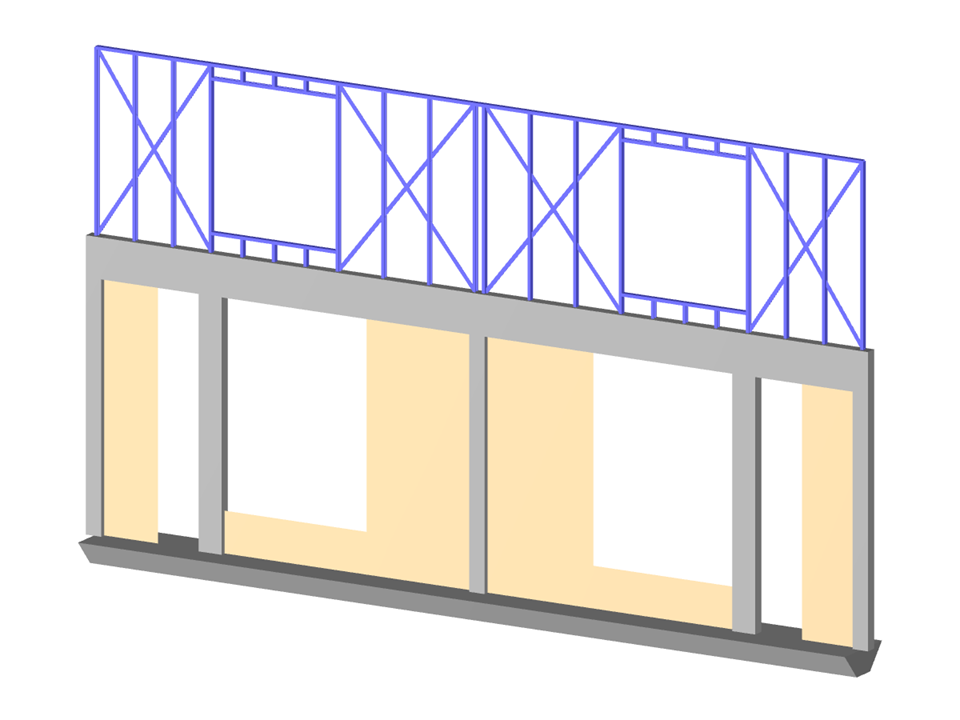

Стена с дверями и окнами
| Параметры блока можно редактировать динамически | |
| Количество узлов | 83 |
| Количество линий | 66 |
| Количество стержней | 50 |
| Количество поверхностей | 4 |
| Общий вес | 9,392 t |
| Размеры | 10,000 x 0,000 x 5,826 m |
| Версия программы | 5.14.03 |
