Parametrização da geometria de uma parede de alvenaria com portas e janelas. 2 pisos, constituído por pilares e paredes.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

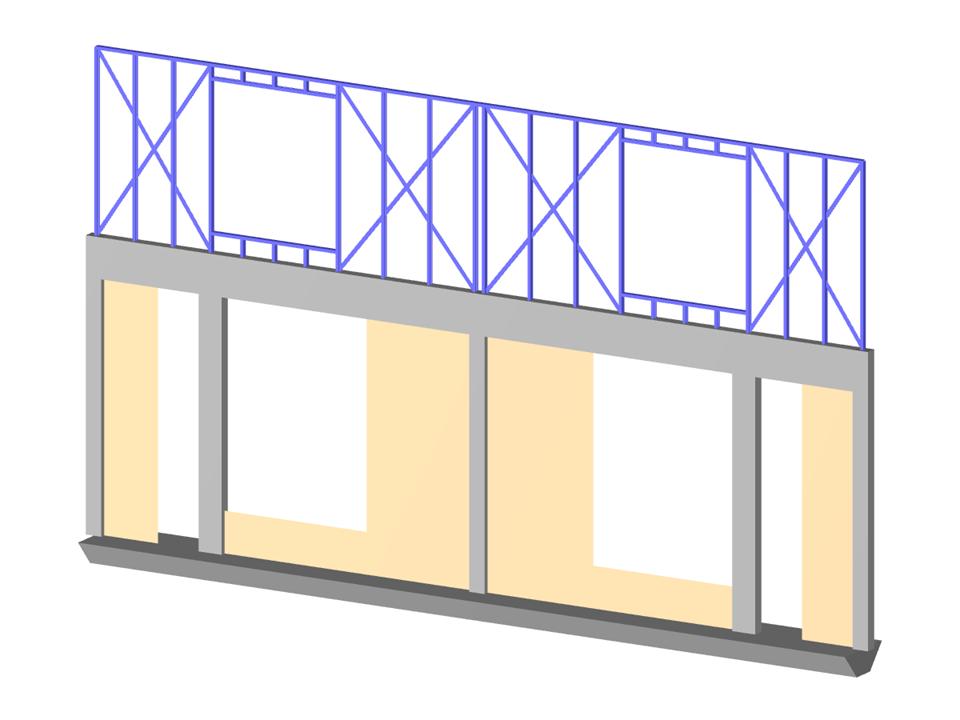

Parede com portas e janelas
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 83 |
| Número de linhas | 66 |
| Número de barras | 50 |
| Número de superfícies | 4 |
| Peso total | 9,392 t |
| Dimensões | 10,000 x 0,000 x 5,826 m |
| Versão do programa | 5.14.03 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
