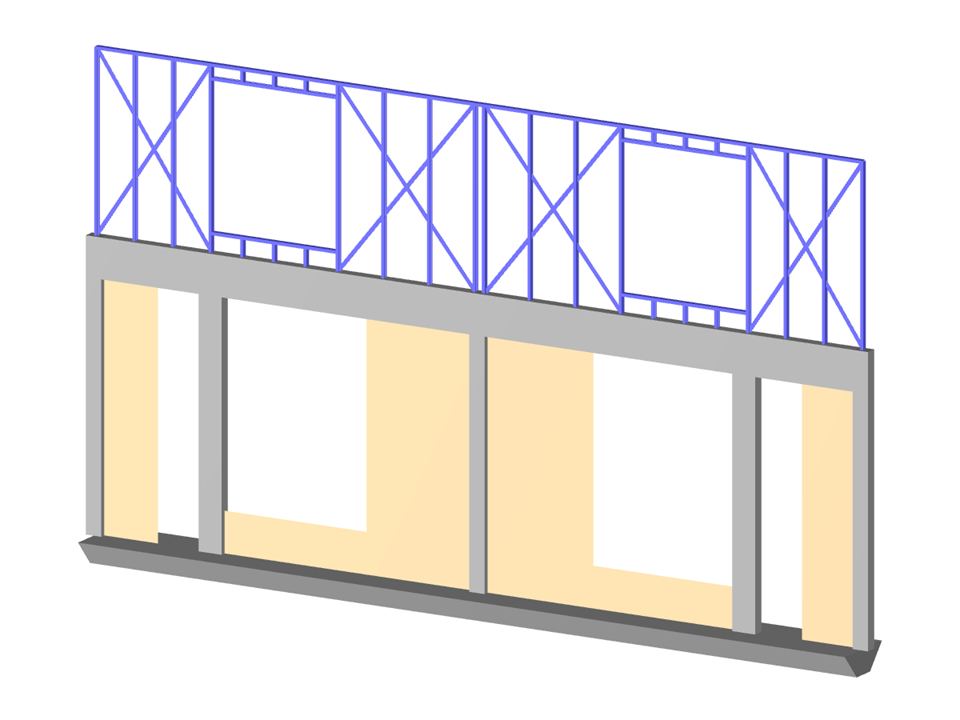

Parametrización de la geometría de un muro de fábrica con puertas y ventanas. 2 plantas, compuestas de pilares y muros.
Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Muro con puertas y ventanas
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 83 |
| Número de líneas | 66 |
| Número de barras | 50 |
| Número de superficies | 4 |
| Peso completo | 9.392 t |
| Dimensiones | 10,000 x 0,000 x 5,826 m |
| Versión del programa | 5.14.03 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
