Стальная конструкция с расчетом, включающим в общей сложности 16 типов соединений, включая соединения стержней с пустотелыми круглыми и прямоугольными сечениями. Конструкция спроектирована в соответствии с реальным строительным проектом.

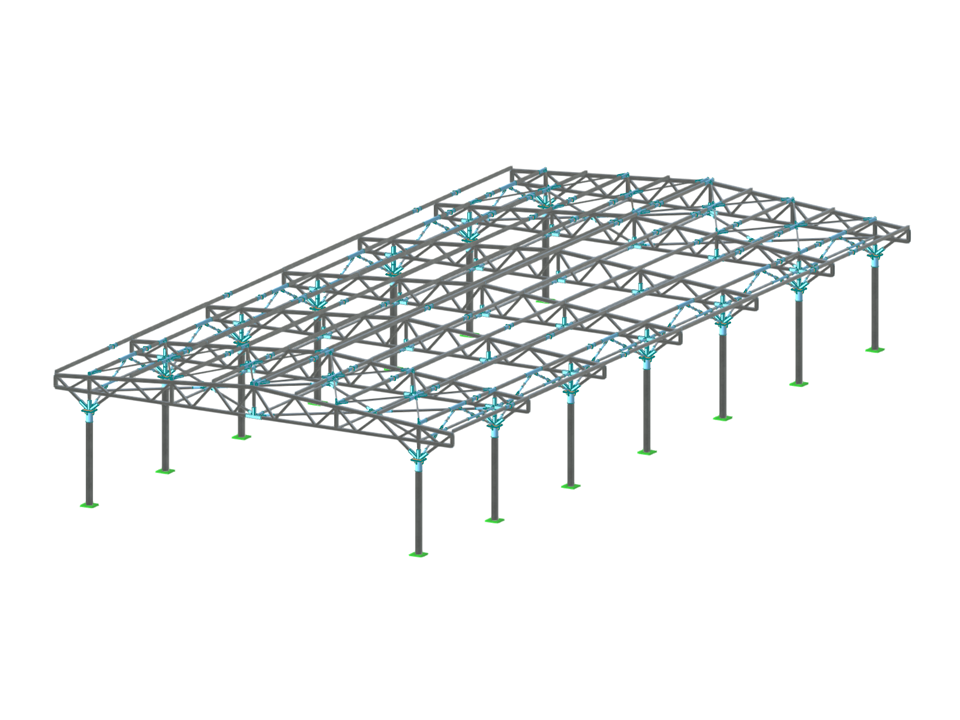

Стальная конструкция кровли с расчетом стальных соединений
| Количество узлов | 347 |
| Количество линий | 564 |
| Количество стержней | 564 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 6 |
| Количество сочетаний нагрузок | 18 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 24,899 t |
| Размеры | 18,068 x 5,800 x 36,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Общие сведения
Функции продукта
Функции продукта
В аддоне Стальные соединения, можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблице как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видео
В аддоне Стальные соединения , у вас есть возможность учесть предварительное напряжение болтов при расчете всех компонентов.
Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
K пояснительному видео
В аддоне Стальные соединения можно проектировать соединения стержней со сборными сечениями. Кроме того, можно выполнять расчётные проверки соединений практически для всех тонкостенных сечений из базы данных RFEM.
K пояснительному видео
Сложное соединение горизонтальных балок с колонной и соединение диагоналей арматуры
Модель соединения была смоделирована с помощью около 50 компонентов. Модель создана по реальному примеру использования в конструкции.
