Ocelová konstrukce s celkem 16 typy přípojů, včetně přípojů prutů s dutými kruhovými a obdélníkovými průřezy. Konstrukce je navržena podle skutečného stavebního projektu.

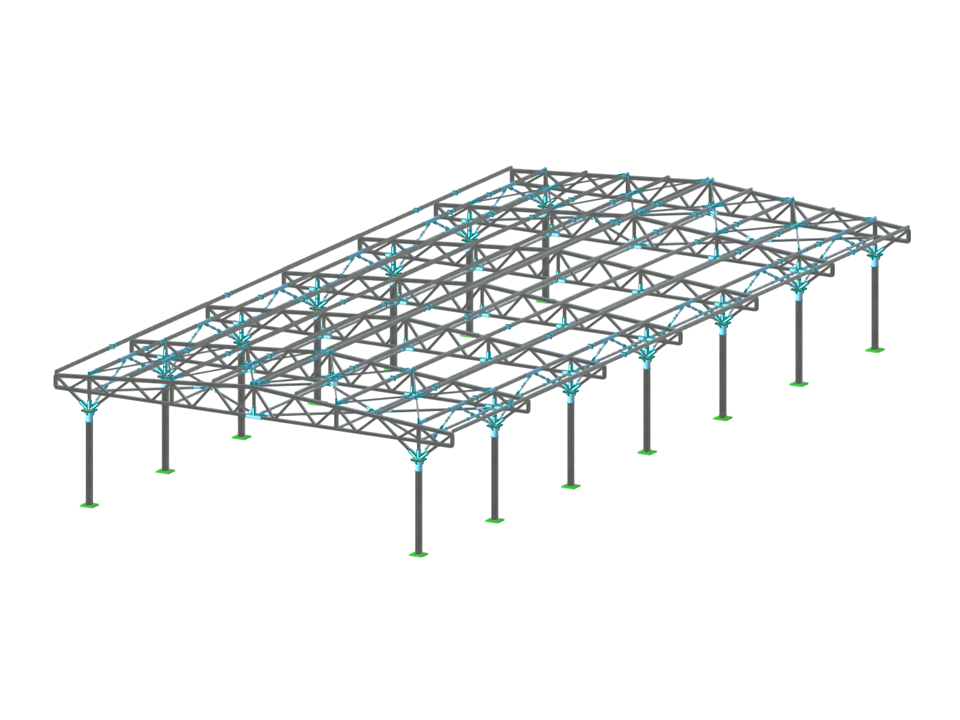

Ocelová konstrukce zastřešení s posouzením ocelových přípojů
| Počet uzlů | 347 |
| Počet linií | 564 |
| Počet prutů | 564 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 6 |
| Počet kombinací zatížení | 18 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 24,899 t |
| Rozměry | 18,068 x 5,800 x 36,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu
V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videu
V addonu Ocelové přípoje , máte možnost zohlednit předpětí šroubů při výpočtu pro všechny komponenty.
Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
K názornému videu
V addonu Ocelové přípoje máte možnost posuzovat přípoje prutů se složenými průřezy. Dále můžete provádět posouzení přípojů pro téměř všechny tenkostěnné průřezy z databáze programu RFEM.
K názornému videu
Komplexní přípoj horizontálních nosníků na sloup a připojení výztužných diagonál.
Model přípoje byl namodelován s přibližně 50 komponentami. Model byl vytvořen podle příkladu použití v reálné konstrukci.
