Manuel en ligne RFEM | Surfaces

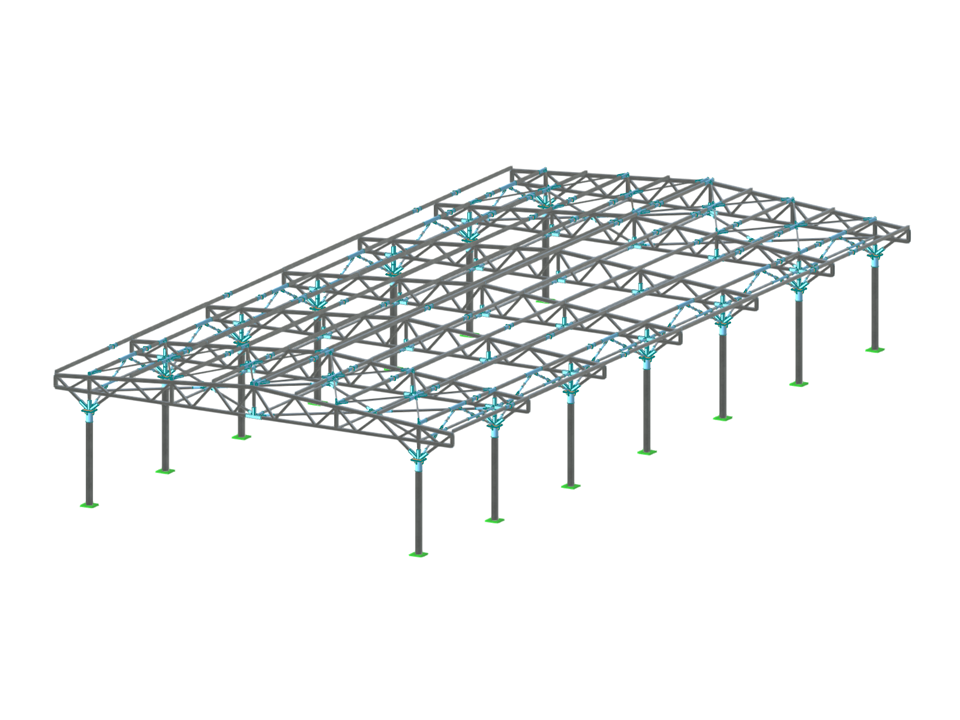

Structure en acier avec la vérification de 16 types d'assemblages, y compris des assemblages de barres à sections creuses circulaires et rectangulaires. La structure est conçue selon un projet de construction réel.
Structure en acier de toiture avec vérification des assemblages en acier
| Nombre de nœuds | 347 |
| Nombre de lignes | 564 |
| Nombre de barres | 564 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 6 |
| Nombre de combinaisons de charges | 18 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 24,899 t |
| Cotation fonctionnelle | 18,068 x 5,800 x 36,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Fonctionnalité de produit
Fonctionnalité de produit
Le module complémentaire Assemblages acier permet de classer les rigidités des assemblages.
Outre la rigidité initiale, le tableau affiche également les valeurs limites pour les assemblages articulés et rigides pour les efforts internes sélectionnés N, My et/ou Mz. La classification résultante est alors affichée dans le tableau comme « rigide », « semi-rigide » et « articulée ».
Accéder à la vidéo explicative
Dans le module complémentaire Assemblages acier , vous avez la possibilité de considérer la précontrainte des boulons dans l'analyse pour tous les composants.
La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.
Accéder à la vidéo explicative
Le module complémentaire Assemblages acier permet de calculer des assemblages de barres avec des sections composées. De plus, vous pouvez effectuer des vérifications d'assemblage pour presque toutes les sections à parois minces dans la bibliothèque de RFEM.
Accéder à la vidéo explicative

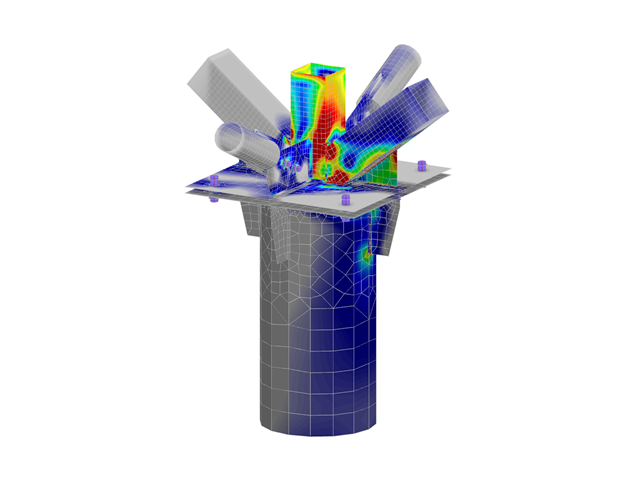

Assemblage complexe de poutres horizontales à un poteau et assemblage de diagonales de renfort
Le modèle d'assemblage a été modélisé avec environ 50 composants. Le modèle a été créé d'après l'exemple d'application d'une vraie structure.
