Скачайте модель анкерной плиты с плоскими шайбами и откройте ее в программе для расчета конструкций RFEM 6.
Эта модель была использована в вебинаре « Изучение поверхностных и твердотельных моделей в программе RFEM 6 », который состоялся 29 ноября 2023 года.

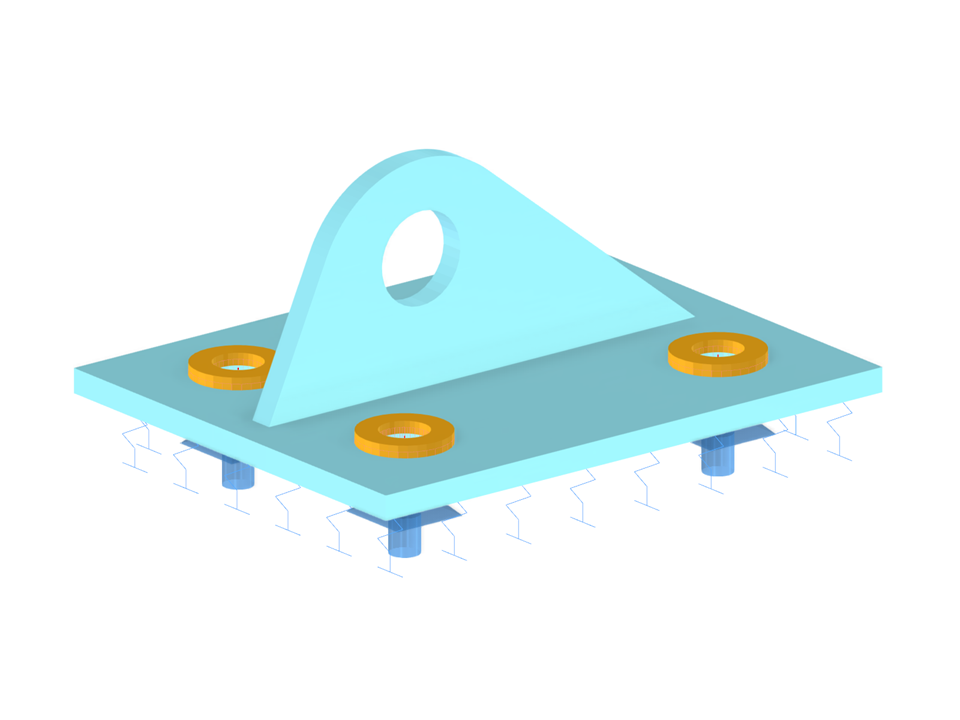

Анкерная пластина с плоскими шайбами
| Количество узлов | 31 |
| Количество линий | 25 |
| Количество стержней | 4 |
| Количество поверхностей | 15 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,002 t |
| Размеры | 0,150 x 0,100 x 0,190 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
