Descargue el modelo de una placa de anclaje con arandelas planas aquí y ábralo con el software de análisis de estructuras por elementos finitos RFEM 6.
Este modelo se utilizó en el seminario web " Estudio del modelo de superficies y sólidos con RFEM 6 " el 29 de noviembre de 2023.

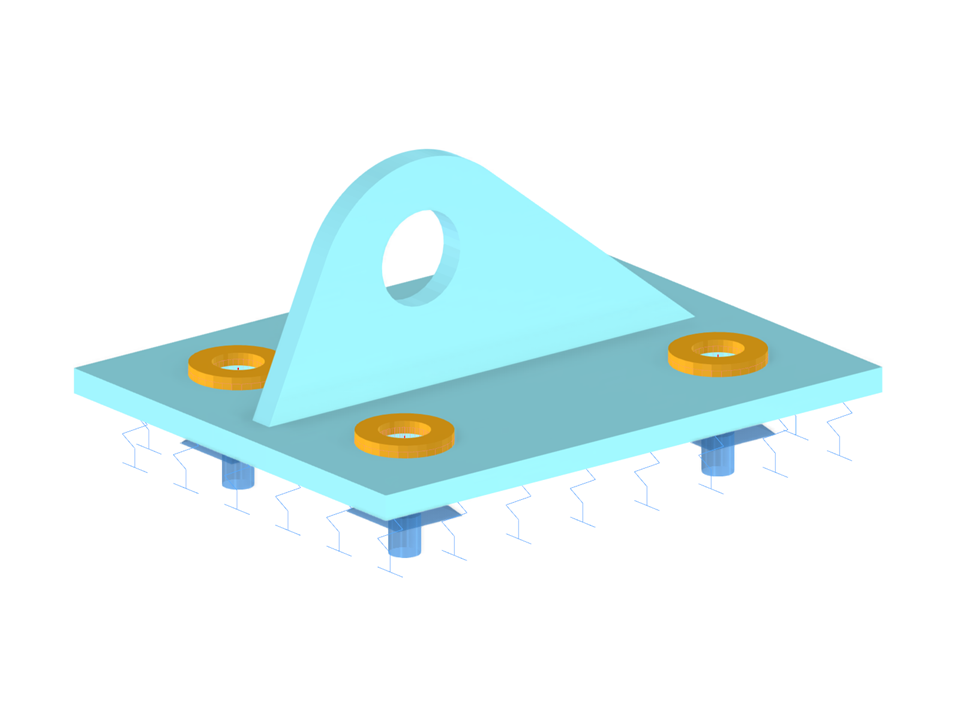

Placa de anclaje con arandelas planas
| Número de nudos | 31 |
| Número de líneas | 25 |
| Número de barras | 4 |
| Número de superficies | 15 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,002 t |
| Dimensiones | 0,150 x 0,100 x 0,190 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
